Instrument Cluster; Reconfigurable Instrument; Gauge :- Page 115

Cadillac Escalade Owner Manual (GMNA-Localizing-U.S./Canada/Mexico-

15567102) - 2022 - CRC - 8/16/21

114

INSTRUMENTS AND CONTROLS

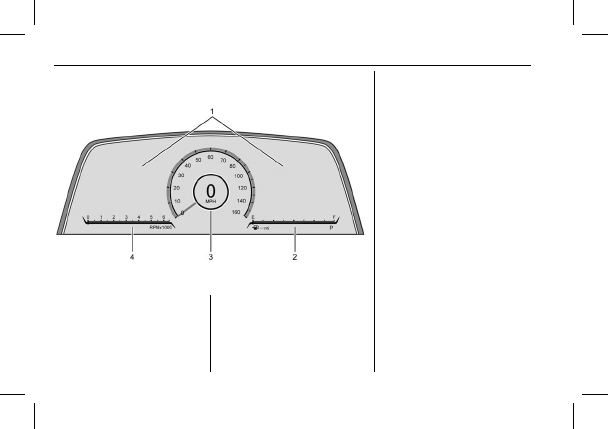

Instrument Cluster

English Gauge Cluster Shown, Navigation, Augmented Reality, Night Vision, and

Metric Similar

1.

Driver Information Center (DIC)

0

132

2.

Fuel Gauge

0

116

3.

Speedometer

0

115

4.

Tachometer

0

116

Reconfigurable Instrument
Cluster

If equipped with a diesel engine, refer
to the Duramax Diesel Supplement.

The cluster display layout can be
changed.

There are three selectable views:

Gauge :

Displays information zones to

the left and right of the speedometer.

Map :

Displays a navigation map.

AR Camera :

Displays a camera view

in front of the vehicle.

Night Vision :

Displays the Night

Vision camera onto the instrument
cluster. See

Night Vision System

0

323

.

To change the cluster configuration,
touch

b

on the touchscreen to the

left of the instrument cluster. Select
the desired option from the list.

The cluster layout can also be selected
using the infotainment display. See

Settings

0

204

.
