Calibration Procedure- Page 48

43

Calibration Procedure

1.

Find an open, level area free from steel
structures and high voltage lines. An empty,
level parking lot is recommended.

2.

Press and hold the COMPASS control, then
press the RESET control. Next, release both

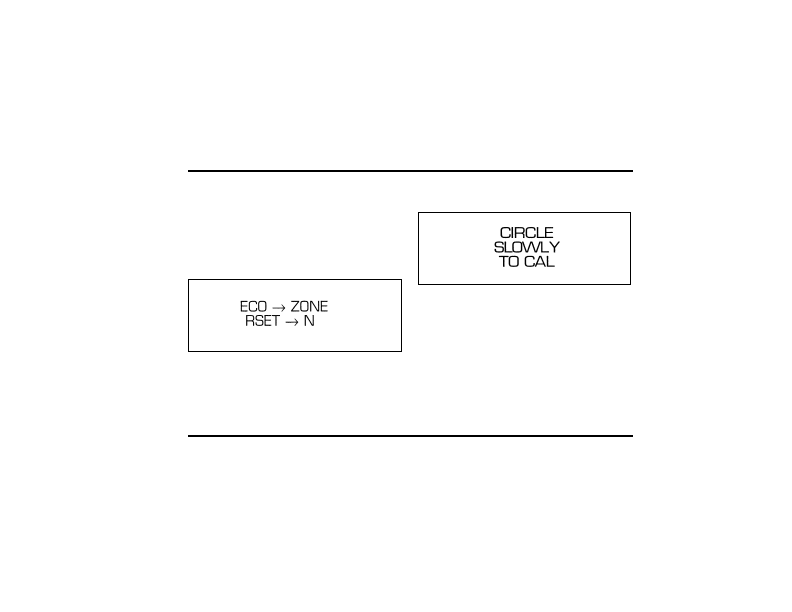

controls. The display will show:

3.

Press the RESET control to enter the
Calibration mode. The display will show:

4.

Slowly drive the vehicle at less than 3
mph/5 km/h in a circle, taking at least 20
seconds to complete one circle, until the
display shows a direction instead of the
“CIRCLE SLOWLY TO CAL” message. This
should occur within 3 circles.

5.

The compass is now calibrated.
