Injector Structure

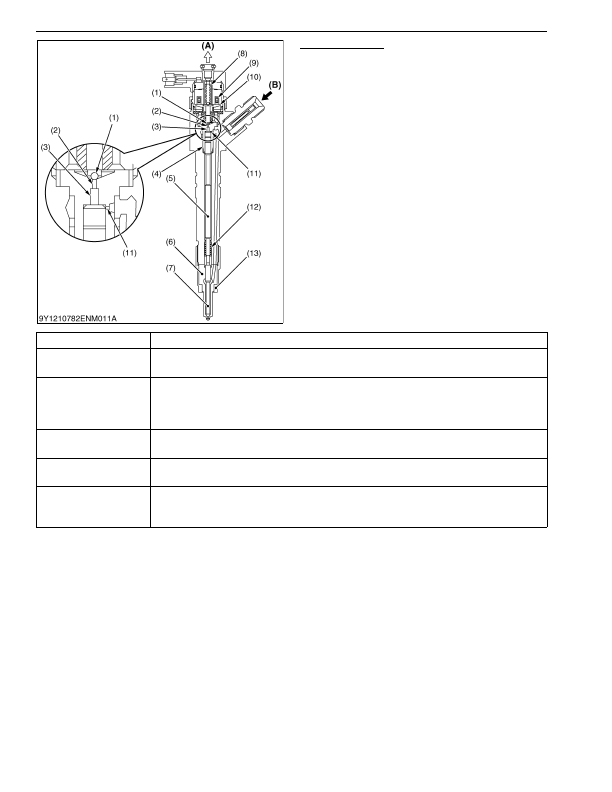

Injectors consist of nozzle components (nozzle body

(6), needle valve (7), nozzle spring (12), nozzle nut (13))

and control components (control chamber (3), solenoid

(9), valve spring (8), TWV (Two Way Valve) (10), valve

ball  (1),  valve  body  (4),  command  piston  (5),  suction

orifice (11), discharge orifice (2).

9Y1210824ENM0020US0

(1) Valve Ball

(2) Discharge Orifice

(3) Valve Spring

(4) Valve Body

(5) Command Piston

(6) Nozzle Body

(7) Needle Valve

(8) Valve Spring

(9) Solenoid

(10) TWV (Two Way Valve)

(11) Suction Orifice

(12) Nozzle Spring

(13) Nozzle Nut

(A) To Fuel Tank
(B) From Rail

Part

Function

Two way

electromagnetic valve

Electromagnetic valve that is operated through turning current to a solenoid ON and

OFF controlling flowing in and flowing out of fuel from the rail to the control chamber.

Suction, discharge

orifice

This sets the raise and lower speed of the needle valve through constricting discharge

and suctioning of fuel into the control chamber. Also, sets a slight delay between

operation of the two way electromagnetic valve and operation of the needle valve

enabling reliable injection of very low amounts.

Valve piston

Raises and lowers a nozzle needle through changing pressure in the control chamber

provided on top of the piston.

Nozzle spring

Along with control chamber pressure causes the needle valve to be in close contact with

the nozzle body preventing leaking of high pressure fuel from the rail.

Nozzle

Part that performs fuel injection. The needle valve is raised and lowered based on

change to pressure in the control chamber, opens and closes the fuel injection port, and

while the valve is open, atomizes and injects fuel from the rail.
