Camshaft Position Sensor; Coolant Sensor; Boost Sensor [V2403-CR-TE4]- Page 134

ENGINE

L3560, L4060, L4760, L5060, L5460, L6060, WSM

1-M19

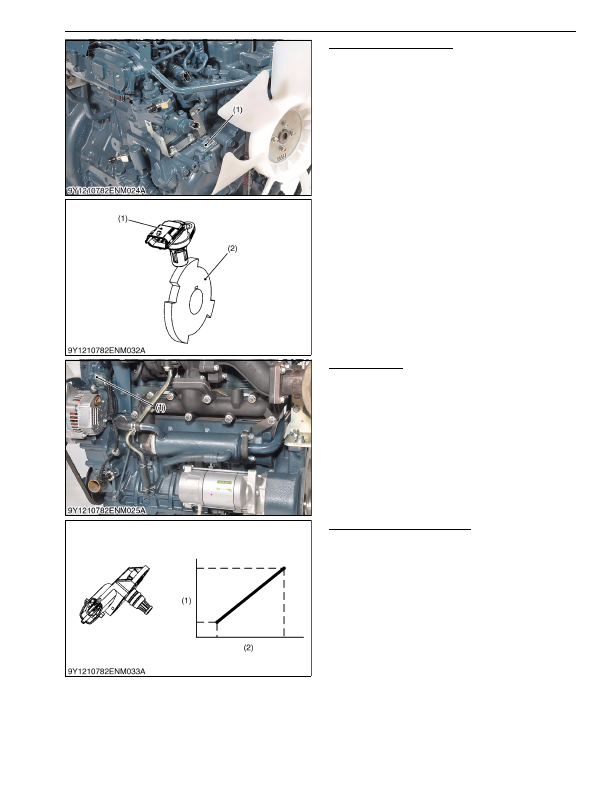

Camshaft Position Sensor

The  cam  position  sensor  (1)  is  mounted  near  the

supply  pump  gear  of  the  gear  case  and  the  sensor

functions in the same way as the crank position sensor.

This sensor detects the teeth of the pulsar gear (2)

and the engine ECU uses this signal to calculate the cam

angle.

9Y1210824ENM0031US0

Coolant Sensor

The  temperature  sensor  is  mounted  to  the  water

flange and uses a thermistor in the sensor part to detect

temperature.

A characteristic of thermistors is that their electrical

resistance  varies  with  temperature,  and  this

characteristic is used by the different sensors to detect

temperature via voltage.

9Y1210824ENM0032US0

Boost Sensor [V2403-CR-TE4]

The  boost  sensor  is  a  semiconductor  pressure

sensor and when there are changes in the pressure on

the  silicon  element  inside  the  sensor,  its  electrical

resistance  changes  and  this  piezo  resistance  effect  is

used to detect pressure using voltage.

The boost sensor measures the intake air pressure

after it passes through the turbocharger.

9Y1210824ENM0033US0

(1) Cam Position Sensor

(2) Pulsar Gear

(1) Output Voltage

(2) Intake Air Pressure

KiSC issued 03, 2016 A
