7.  AFTER TREATMENT SYSTEM

[1]  AFTER TREATMENT DEVICES

9Y1210824ENM0056US0

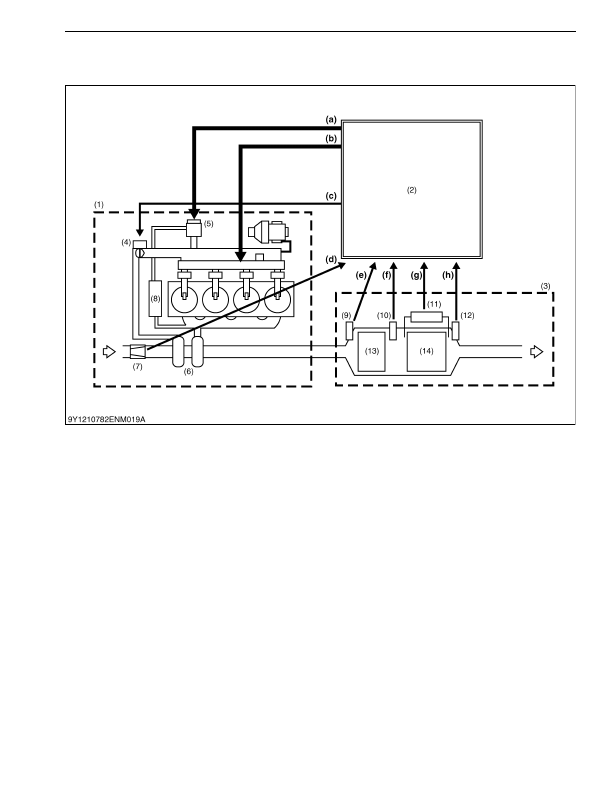

(1) Common Rail System

(2) ECU

(3) After Treatment Devices

(4) Intake Throttle Valve

(5) EGR Valve

(6) Turbo Charger

(7) Air Flow Sensor

(8) EGR Cooler

(9) Temperature Sensor

(DOC Inlet Exhaust

Temperature) (T

0

)

(10) Temperature Sensor

(DPF Inlet Exhaust

Temperature) (T

1

)

(11) Differential Pressure Sensor

(DPF Differential Pressure)

(ΔP)

(12) Temperature Sensor

(DPF Outlet Exhaust

Temperature) (T

2

)

(13) Diesel Oxidation Catalyst

(DOC)

(14) Diesel Particulate Filter

(DPF)

(a) EGR Valve Opening
(b) Injection Pattern
(c) Inlet Throttle Valve Angle
(d) Air Flow Sensor
(e) T

0

 (DOC Inlet Exhaust

Temperature)

(f)

T

1

 (DPF Inlet Exhaust

Temperature)

(g)

Δ

P (DPF Differential

Pressure)

(h) T

2

 (DPF Outlet Exhaust

Temperature)
