ENGINE

L3560, L4060, L4760, L5060, L5460, L6060, WSM

1-S16

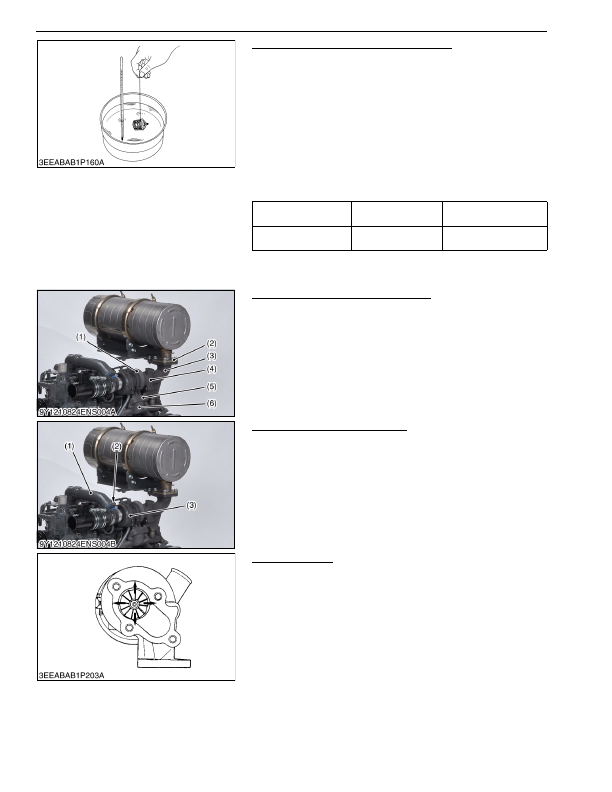

Opening-temperature of Thermostat Valve

1. Push down the thermostat valve and put the thread between the

valve and the valve seat.

2. Put the thermostat and the thermometer in the container and

increase the temperature of the water gradually.

3. Take the thread, and float the thermostat in the water. As the

water temperature rises, the valve will open, and the thermostat

will separate from the thread. Measure the temperature at this

moment.

4. Continue to increase the temperature and read the temperature

when the valve opens approximately 8 mm (0.3 in.).

5. If the measurement is out of the factory specifications, replace

the thermostat.

9Y1210824ENS0011US0

[4] TURBOCHARGER

Exhaust Gas Leakage of Turbine Side

1. Examine the exhaust port (3) and the inlet port (6) side of the

turbine housing (1) for exhaust gas leakage.

2. If you find a gas leakage, tighten the screws and nuts again or

replace the gasket (2) / (4) / (5) with a new one.

9Y1210824ENS0012US0

Air Leakage of Compressor Side

1. Examine the inlet hose (1) of the compressor cover (3) for air

leakage.

2. Examine the suction side of the inlet hose for loose connections

or cracks.

3. If you find an air leakage, change the clamps (2) and / or the

inlet hose.

9Y1210824ENS0013US0

Radial Clearance

1. If  the  wheel  touches  the  housing,  replace  the  turbocharger

assembly with a new one.

9Y1210824ENS0014US0

Thermostat valve

opening temperature

Factory specification

80.5 to 83.5 °C

176.9 to 182.3 °F

Full opening temperature Factory specification

95 °C

203 °F

(1) Turbine Housing

(2) Gasket

(3) Exhaust Port

(4) Gasket

(5) Gasket

(6) Inlet Port

(1) Inlet Hose

(2) Clamp

(3) Compressor Cover

KiSC issued 03, 2016 A
