Front Axle Frame- Page 183

ENGINE

L3560, L4060, L4760, L5060, L5460, L6060, WSM

1-S36

Front Axle Frame

1. [L3560]

Remove one of the two engine hooks attached on the left side

of the engine and install it on the right rear side of the engine.

[except L3560]

Install the engine hooks (1), (2).

(See page G-61, G-62.)

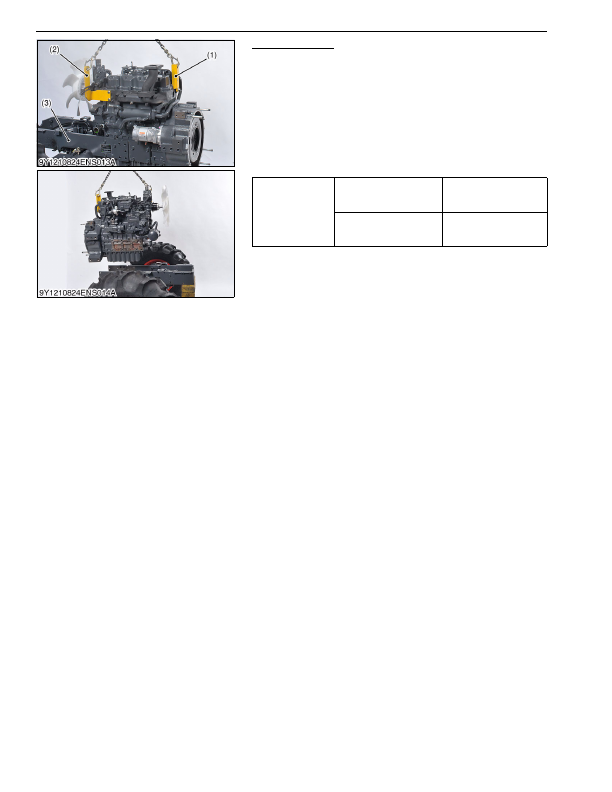

2. Hold the engine by the hoist chain hooked on the engine hooks

(1) and (2).

3. Remove the engine mounting screws.

4. Separate the engine from the front axle frame (3).

9Y1210824ENS0022US0

Tightening torque

Front axle frame mounting

screw (7T)

78 to 90 N·m

7.9 to 9.2 kgf·m

58 to 66 lbf·ft

Front axle frame mounting

screw (9T)

103 to 117 N·m

10.5 to 12.0 kgf·m

76.0 to 86.7 lbf·ft

(1) Engine Hook

(2) Engine Hook

(3) Front Axle Frame
