ENGINE

L3560, L4060, L4760, L5060, L5460, L6060, WSM

1-S48

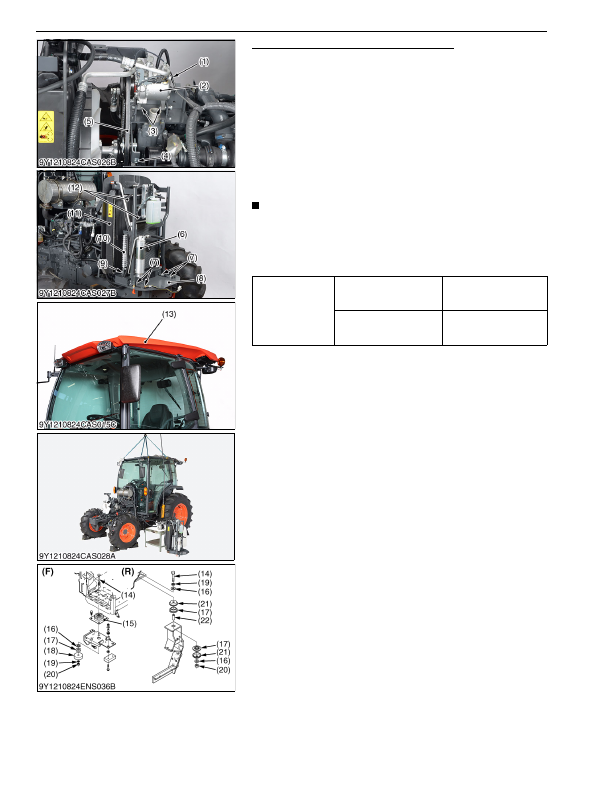

Air Conditioner Parts and Cabin Assembly

1. Disconnect the

1P

 connector (1) from compressor (2).

2. Loosen the tension pulley mounting nut, the adjusting bolt (4)

and remove the air conditioner belt (5).

3. Remove the compressor mounting bolts (3).

4. Remove the front support mounting bolts (7).

5. Disconnect the oil cooler hoses (9) and fuel cooler hoses (12).

6. Remove the compressor (2), radiator (11), oil cooler (10), and

receiver (5), together with front support (8) as a unit.

7. Remove the outer roof (13) of cabin.

8. Support the cabin with nylon straps and hoists.

9. Remove the cabin mounting bolts and nuts.

10. Dismounting the cabin from tractor body.

NOTE

• Lift the cabin while making sure it does not catch on

anything.

(When reassembling)

• Be sure to install the washers and mount rubbers, etc. in their

original positions as shown in figure.

9Y1210824CAS0073US0

Tightening torque

Outer roof mounting screw

3.5 to 4.0 N·m

0.36 to 0.40 kgf·m

2.6 to 2.9 lbf·ft

Cabin mounting bolt and

nut

124 to 147 N·m

12.6 to 15.0 kgf·m

91.2 to 108 lbf·ft

(1)

1P

 Connector

(2) Compressor

(3) Compressor Mounting Bolt

(4) Adjusting Bolt

(5) Air Conditioner Belt

(6) Receiver

(7) Front Support Mounting Bolt

(8) Front Support

(9) Oil Cooler Hoses

(10) Oil Cooler

(11) Radiator

(12) Fuel Cooler Hose

(13) Outer Roof

(14) Bolt

(15) Cabin Rubber

(16) Washer

(17) Rubber

(18) Damper

(19) Spring Washer

(20) Nut

(21) Cup

(22) Collar

(F) Front Side
(R) Rear Side

KiSC issued 03, 2016 A
