ENGINE

L3560, L4060, L4760, L5060, L5460, L6060, WSM

1-S49

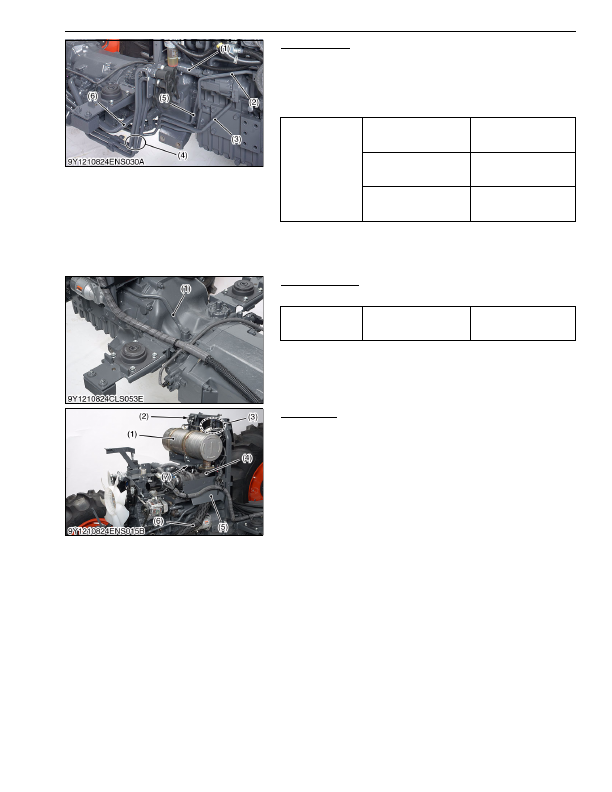

Hydraulic Pipe

1. Remove the front loader pipes (4).

2. Disconnect the suction hose (1) and suction pipe (6).

3. Remove the main delivery pipe (3), power steering delivery pipe

(2) and delivery pipe (5).

(When reassembling)

9Y1210824ENS0023US0

HST Return Pipe

1. Remove the HST return pipe (1).

9Y1210824ENS0024US0

DPF Muffler

1. Remove the plate (5).

2. Disconnect the differential pressure sensor connector (2) and

DPF temperature sensor connectors (3).

3. Remove  the  muffler  pipe  (6),  exhaust  flange  (4)  mounting

screws and DPF muffler (1) together with bracket (7).

(When reassembling)

• See page 1-S19.

9Y1210824ENS0025US0

Tightening torque

Front loader pipe retaining

nut

90.0 to 108 N·m

9.18 to 11.0 kgf·m

66.4 to 79.6 lbf·ft

Joint bolt for main delivery

pipe

40 to 49 N·m

4.0 to 4.9 kgf·m

29 to 36 lbf·ft

Joint bolt for delivery pipe

40 to 49 N·m

4.0 to 4.9 kgf·m

29 to 36 lbf·ft

(1) Suction Hose

(2) Power Steering Delivery Pipe

(3) Main Delivery Pipe

(4) Front Loader Pipe

(5) Delivery Pipe

(6) Suction Pipe

Tightening torque

Joint bolt for HST return

pipe

88 to 98 N·m

9.0 to 9.9 kgf·m

65 to 72 lbf·ft

(1) HST Return Pipe

(1) DPF Muffler

(2) Differential Pressure Sensor

Connector

(3) DPF Temperature Sensor

Connector

(4) Exhaust Flange

(5) Plate

(6) Muffler Pipe

(7) Bracket

KiSC issued 03, 2016 A
