ENGINE

L3560, L4060, L4760, L5060, L5460, L6060, WSM

1-S58

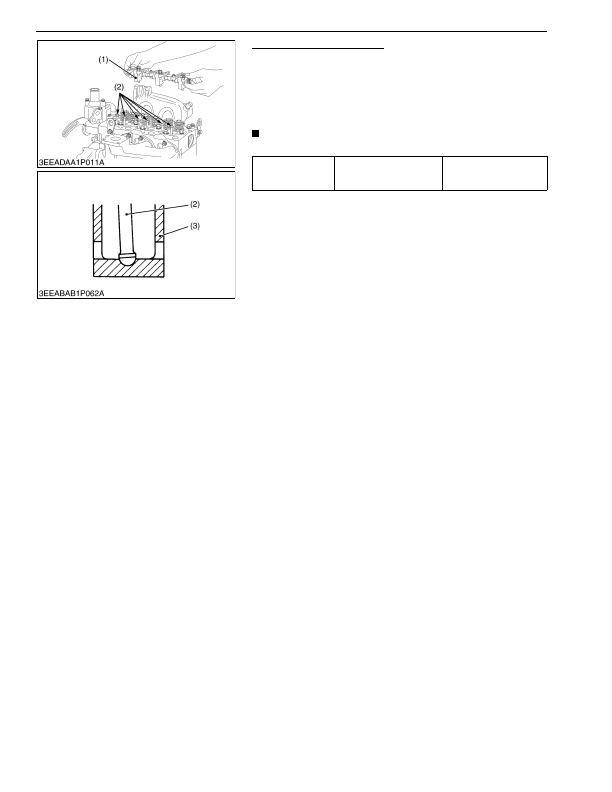

Rocker Arm and Push Rods

1. Remove the screws of the rocker arm bracket.

2. Remove the rocker arm assembly (1).

3. Remove the push rods (2).

(When reassembling)

• When you put the push rods (2) on the tappets (3), make sure

that their ends are correctly engaged with the grooves.

IMPORTANT

• After you install the rocker arm, adjust the valve clearance.

9Y1210824ENS0040US0

Tightening torque

Rocker arm bracket screw

24 to 27 N·m

2.4 to 2.8 kgf·m

18 to 20 lbf·ft

(1) Rocker Arm Assembly

(2) Push Rod

(3) Tappet

KiSC issued 03, 2016 A
