[6] THERMOSTAT; Thermostat Assembly; Water Pump Assembly (If Necessary)- Page 208

ENGINE

L3560, L4060, L4760, L5060, L5460, L6060, WSM

1-S61

Valves

1. Remove the valve caps (3).

2. Push the valve spring retainer with the valve spring replacer (1)

and remove the valve spring collets (4).

3. Remove the valve spring retainer (5) and valve spring (6).

4. Remove the valve (7).

(When reassembling)

• Clean  the  valve  stem  and  the  valve  guide  hole,  and  apply

engine oil sufficiently.

• After you install the valve spring collets (4), lightly tap the stem

tip to attach it correctly with the plastic hammer.

IMPORTANT

• Do not change the combination of valve and valve guide.

9Y1210824ENS0043US0

[6] THERMOSTAT

Thermostat Assembly

1. Remove  the  thermostat  cover  mounting  screws,  and  remove

the thermostat cover (1).

2. Remove the thermostat assembly (3).

(When reassembling)

• Replace the thermostat cover gasket (2) with a new one.

• Apply a liquid gasket (Three Bond 1215 or equivalent) to the

water flange 1 (4) and flange 2 (5).

9Y1210824ENS0044US0

Water Pump Assembly (If Necessary)

1. Remove the water pump assembly (1) from the gear case.

(When reassembling)

• Replace the gasket (2) with a new one.

9Y1210824ENS0045US0

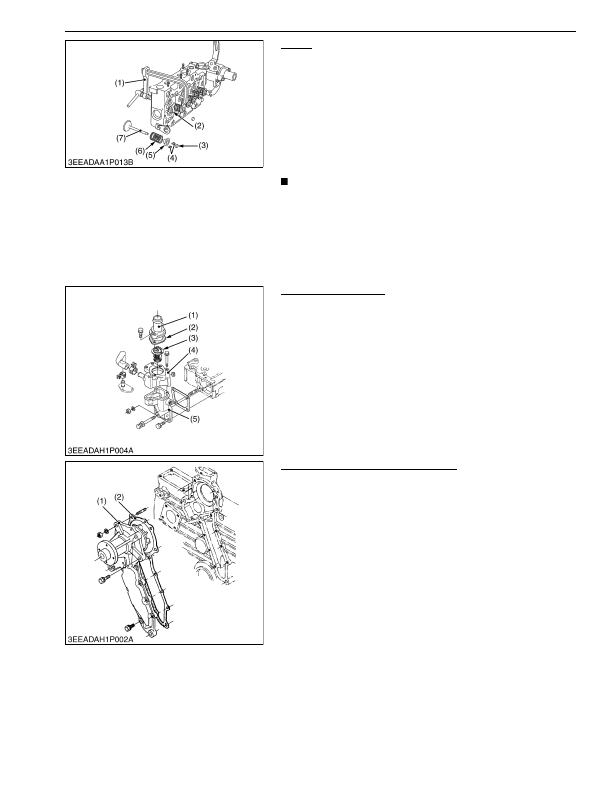

(1) Valve Spring Replacer

(2) Valve Stem Seal

(3) Valve Cap

(4) Valve Spring Collet

(5) Valve Spring Retainer

(6) Valve Spring

(7) Valve

(1) Thermostat Cover

(2) Thermostat Cover Gasket

(3) Thermostat Assembly

(4) Water Flange 1

(5) Water Flange 2

(1) Water Pump Assembly

(2) Gasket
