ENGINE

L3560, L4060, L4760, L5060, L5460, L6060, WSM

1-S69

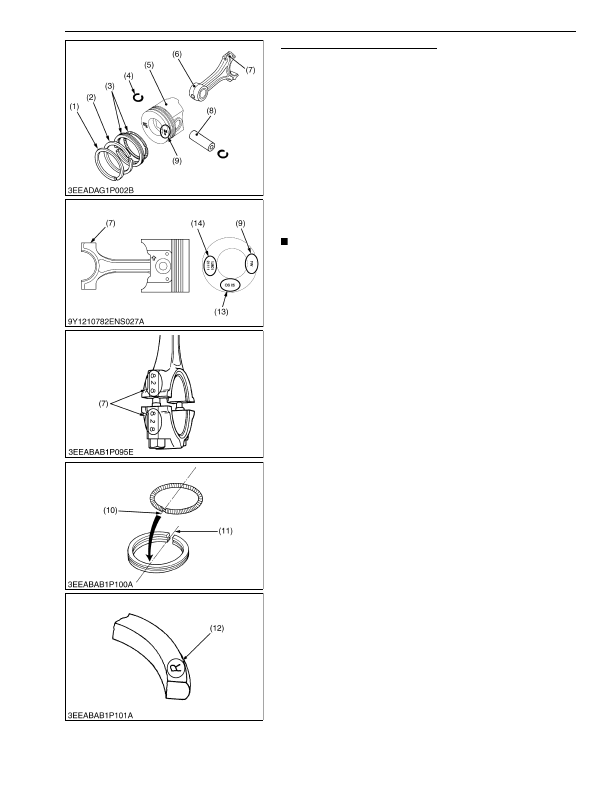

Piston Ring and Connecting Rod

1. Remove the piston rings (1), (2) and (3) with a piston ring tool.

2. Remove the piston pin (8) to disconnect the connecting rod (6)

from the piston (5).

(When reassembling)

• When you install the rings to the piston (5), set the manufacturer

mark (12) upward.

• When  you  install  the  oil  ring  (3)  on  the  piston  (5),  set  the

expander joint (10) on the opposite side of the oil ring gap (11).

• When  you  install  the  piston  pin,  put  the  piston  fully  in  80  °C

(176 °F) oil for 10 to 15 minutes.

• Apply engine oil to the piston pin (8).

• When you connect the piston and connecting rod, set the FW

mark  (9)  on  the  piston  head  to  the  flywheel  side.  When  you

install  the  piston  into  the  cylinder,  point  the  mark  on  the

connecting rod to the fuel supply pump.

NOTE

• Put a mark on the connecting rod (6) and the piston (5) with

the same number to keep the same combination.

9Y1210824ENS0059US0

(1) Top Ring

(2) Second Ring

(3) Oil Ring

(4) Piston Pin Snap Ring

(5) Piston

(6) Connecting Rod

(7) Mark

(8) Piston Pin

(9) FW Mark

(10) Expander Joint

(11) Oil Ring Gap

(12) Manufacturer Mark

(13) Over Size Mark

(14) Part Number

KiSC issued 03, 2016 A
