Confirmation of Crank Position Sensor Top Dead Center
Detection Position

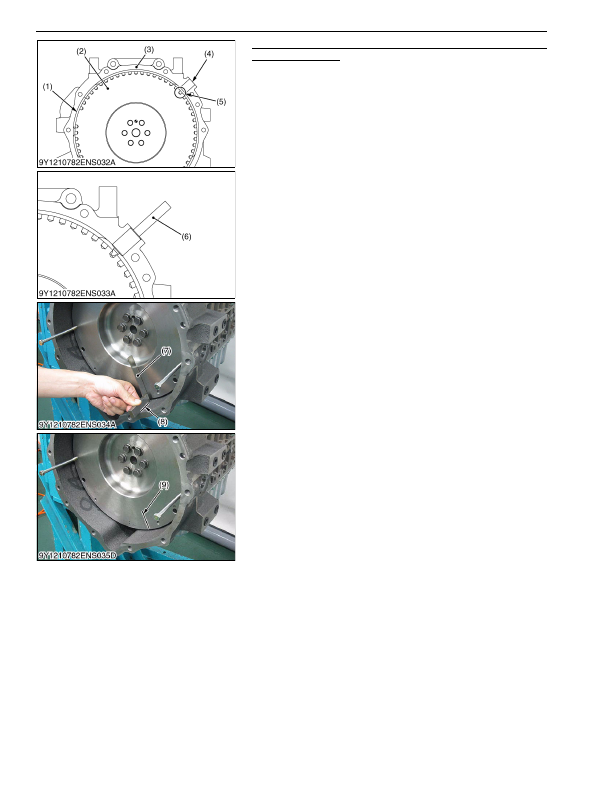

1. Align  the  reference  (17th  for  3  cylinder  models  or  20th  for  4

cylinder models) pulser hole (5) from the area where there is no

pulser hole (1) on the outer circumference of the flywheel (2)

with the crank position sensor mounting hole (4) on the flywheel

housing (3).

2. Insert a special tooling injection top correction jig (6) into the

crank  position  sensor  mounting  hole  and  align  the  center  of

handle and pulser.

3. This  position  is  the  crank  position  sensor  top  dead  center

detection position so position the tri-square (7) on the reference

line  (8)  set  in  the  previous  item  and  make  a  crank  position

sensor  top  dead  center  detection  position  mark  (9)  on  the

flywheel.

9Y1210824ENS0063US0

(1) Area where there is no pulser hole

(2) Flywheel

(3) Flywheel Housing

(4) Crank Position Sensor Mounting

Hole

(5) Reference Pulser Hole

(17th: 3 Cylinder Models)

(20th: 4 Cylinder Models)

(6) Injection Top Correction Jig

(7) Tri-square

(8) Reference Line

(9) Mark of Crank Position Sensor Top

Dead Center Detection Position
