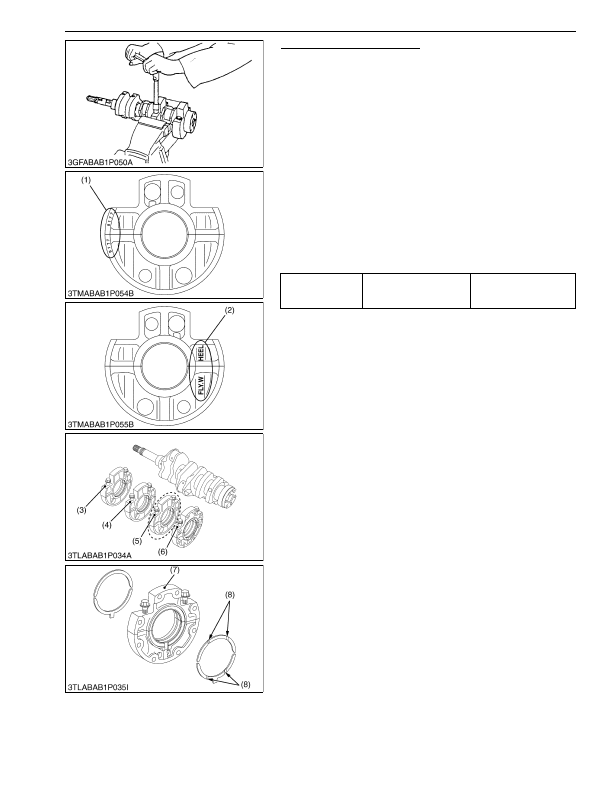

Main Bearing Case Assembly

1. Remove the screws 1 of the main bearing case. Then remove

the main bearing case (7).

2. Remove other main bearing cases as above.

(When reassembling)

• Clean the oil channel in the main bearing case.

• Apply clean engine oil on the bearings.

• Align the numbers (1) on the main bearing case.

• When  you  install  the  main  bearing  case,  point  the  mark  (2)

"FLYWHEEL"

 to the flywheel.

• When  you  install  the  thrust  bearing,  point  the  oil  groove  (8)

externally.

• Install the main bearing case assemblies in the initial positions.

Since  the  diameters  of  the  main  bearing  cases  are  different,

install them in the sequence of their marks (A, B for 3 cylinders

and A, B, C for 4 cylinders) from the gear case side.

• After you tighten the screw 1 of the main bearing case to the

specified torque, make sure that the main bearing case moves

smoothly.

9Y1210824ENS0067US0

Tightening torque

Screw 1 of main bearing

case

46 to 50 N·m

4.7 to 5.2 kgf·m

34 to 37 lbf·ft

(1) Number

(2) Mark

(3) A

(4) B

(5) C

(6) No Mark

(7) Main Bearing Case

(8) Oil Groove
