ENGINE

L3560, L4060, L4760, L5060, L5460, L6060, WSM

1-S83

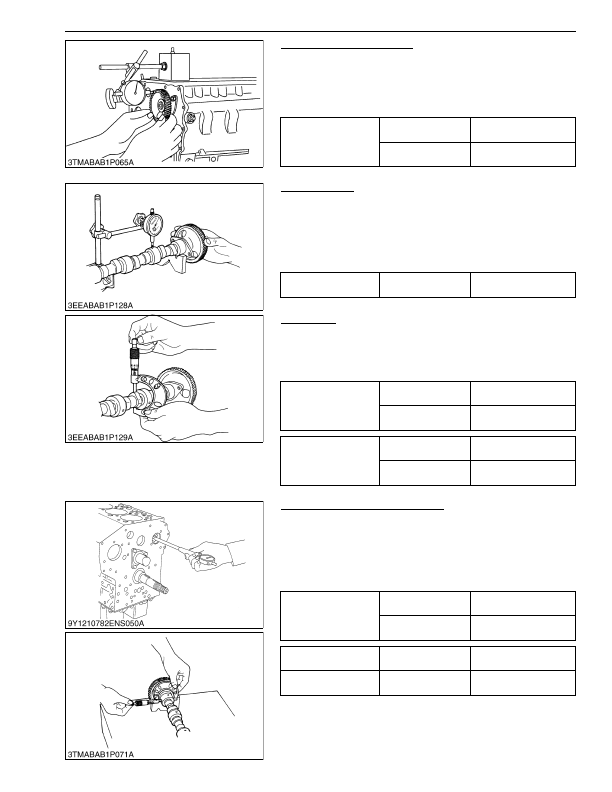

Side Clearance of Camshaft

1. Set a dial indicator with its point on the camshaft.

2. Move the cam gear to the front and rear to measure the side

clearance.

3. If the measurement is more than the allowable limit, replace the

camshaft stopper.

9Y1210824ENS0084US0

Camshaft Bend

1. Hold the 2 end journals of camshaft with V blocks on the surface

plate.

2. Set a dial indicator with its point on the middle journal.

3. Turn the camshaft slowly and read the variation on the indicator.

4. If the measurement is more than the allowable limit, replace the

camshaft.

9Y1210824ENS0085US0

Cam Height

1. Measure  the  height  of  the  cam  at  its  highest  point  with  an

external micrometer.

2. If the measurement is less than the allowable limit, replace the

camshaft.

9Y1210824ENS0086US0

Oil Clearance of Camshaft Journal

1. Measure the camshaft journal O.D. with an external micrometer.

2. Measure  the  cylinder  block  bore  I.D.  for  the  camshaft  with  a

cylinder gauge.

3. Calculate the oil clearance.

4. If the oil clearance is more than the allowable limit, replace the

camshaft.

9Y1210824ENS0087US0

Side clearance of

camshaft

Factory specification

0.070 to 0.22 mm

0.0028 to 0.0086 in.

Allowable limit

0.30 mm

0.012 in.

Camshaft bend

Allowable limit

0.01 mm

0.0004 in.

Cam height of intake

Factory specification

33.90 mm

1.335 in.

Allowable limit

33.85 mm

1.333 in.

Cam height of exhaust

Factory specification

33.90 mm

1.335 in.

Allowable limit

33.85 mm

1.333 in.

Oil clearance of

camshaft journal

Factory specification

0.050 to 0.091 mm

0.0020 to 0.0035 in.

Allowable limit

0.15 mm

0.0059 in.

Camshaft journal O.D.

Factory specification

39.934 to 39.950 mm

1.5722 to 1.5728 in.

Cylinder block bore I.D.

Factory specification

40.000 to 40.025 mm

1.5748 to 1.5757 in.

KiSC issued 03, 2016 A
