Panel Frame; Hydraulic Pipes- Page 258

CLUTCH

L3560, L4060, L4760, L5060, L5460, L6060, WSM

2-S13

Panel Frame

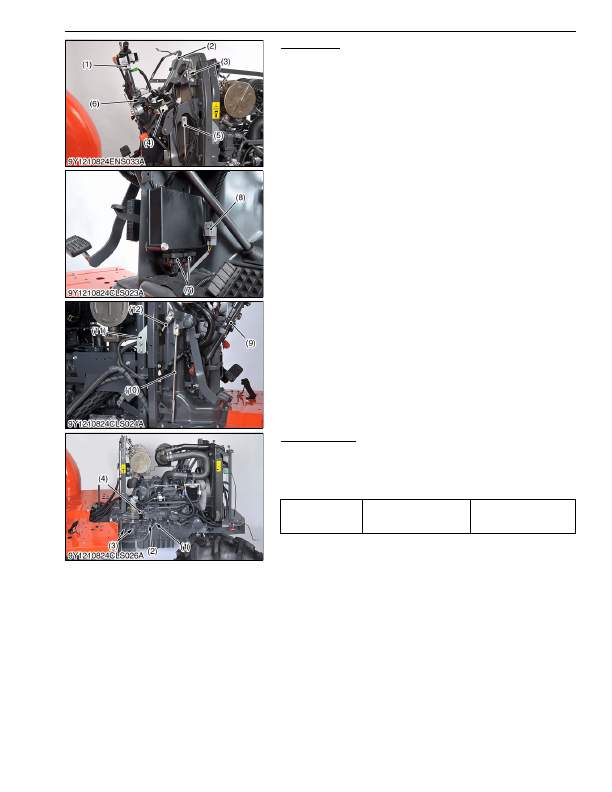

1. Disconnect the multi function combination switch connector (1),

side working light connector (6) and main switch connector (4).

2. Disconnect the foot throttle wire (3) and shuttle switch connector

(8) (Manual Transmission and GST only)

3. Remove the meter panel support (2) and brake pedal rod R.H.

(5).

4. Remove the main ECU connectors (7).

5. Remove the shuttle link (9) and clutch pedal rod (12). (Manual

transmission and GST only)

6. Remove the shuttle link (9), brake pedal rod L.H. (10), clutch

pedal rod (12) and both sides of support plate (11).

9Y1210824CLS0036US0

Hydraulic Pipes

1. Disconnect  the  delivery  pipe  (1),  PTO  delivery  pipe  (2)  and

suction hose (4) from the hydraulic pump.

2. Remove the front loader pipe bracket mounting bolts (3).

(When reassembling)

9Y1210824CLS0011US0

(1) Multi Function Combination Switch

(2) Meter Panel Support

(3) Foot Throttle Wire

(4) Main Switch Connector

(5) Brake Pedal Rod R.H.

(6) Front Working Light Connector

(7) Main ECU Connector

(8) Shuttle Switch Connector

(9) Shuttle Link

(10) Brake Pedal Rod L.H.

(11) Rear Support Plate

(12) Clutch Pedal Rod

Tightening torque

Joint bolt for PTO delivery

pipe

35 to 39 N·m

3.5 to 4.0 kgf·m

26 to 28 lbf·ft

(1) Delivery Pipe

(2) PTO Delivery Pipe

(3) Bolt

(4) Suction Hose
