CLUTCH

L3560, L4060, L4760, L5060, L5460, L6060, WSM

2-S17

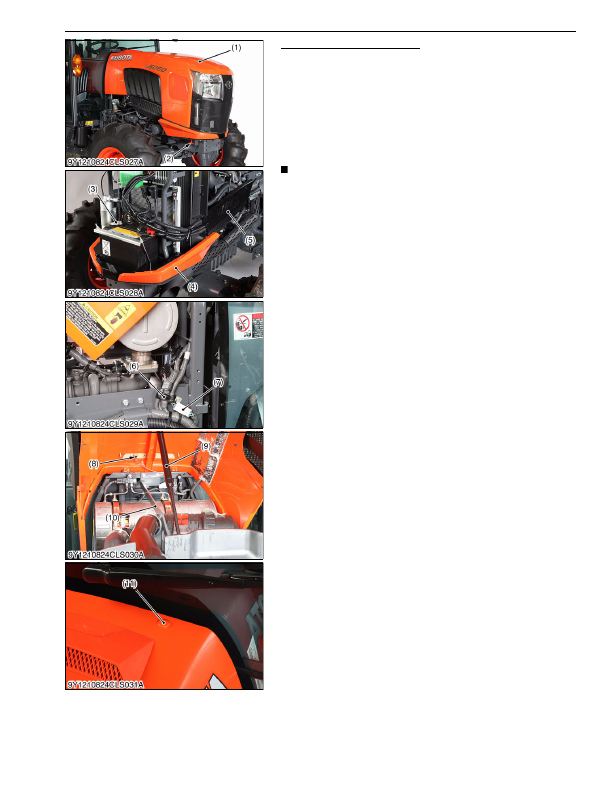

Front Grill, Skirts and Bonnet

1. Pull down the knob (2) and open the bonnet (1).

2. Disconnect the battery negative cable (3).

3. Remove the front grill (4), left and right side skirts (5).

4. Remove the clamp (6) and disconnect the head light connector

(7).

5. Disconnect  the  window  washer  hose  (8)  and  remove  the

damper (9).

6. Remove the plug (11) and the ß pin inside, then the bonnet.

7. Remove the damper support (10).

NOTE

• When disconnecting the battery cables, disconnect the

negative cable first. When connecting the battery cables,
connect the positive cable first.

9Y1210824CLS0015US0

(1) Bonnet

(2) Knob

(3) Battery Negative Cable

(4) Front Grill

(5) Skirt

(6) Clamp

(7) Head Light Connector

(8) Window Washer Hose

(9) Damper

(10) Damper Support

(11) Plug

KiSC issued 03, 2016 A
