[2] POWER TRAIN- Page 285

TRANSMISSION

L3560, L4060, L4760, L5060, L5460, L6060, WSM

3-M9

[2] POWER TRAIN

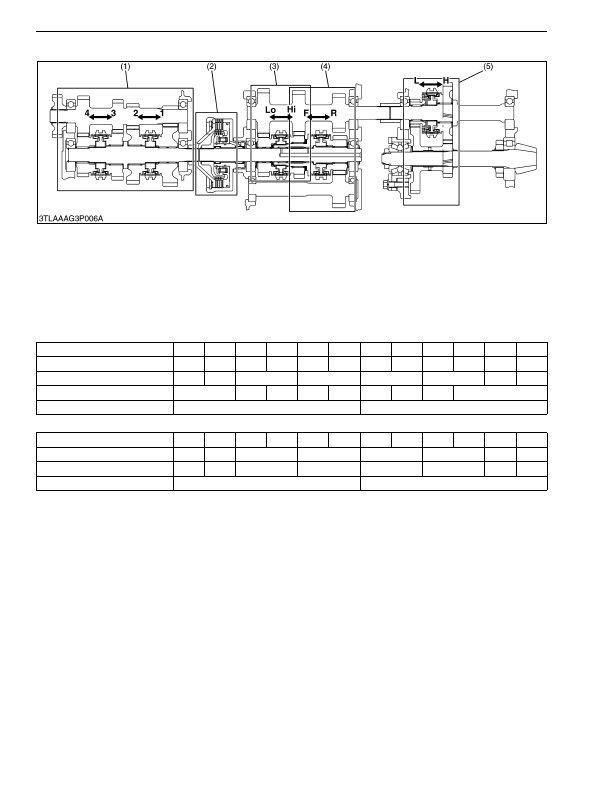

The transmission consists of the fully synchronized gear shifting and the hydraulic clutch as shown above figure.

And the double cone type synchromesh is adapted on

L

 side of main range shift section (5).

As for the speed changing, only by operating the GST lever, the shifter of the gear changing is moved by hydraulic

operation which is electrically controlled. And as for each gear changing, each shift is moved according to the shift

pattern input to the electric control unit (ECU). The shift pattern is shown in the table below.

Front wheel drive section is basically similar to manual transmission model.

(Forward shift pattern)

(Reverse shift pattern)

9Y1210824TRM0014US0

(1) Main Shift Section

(2) GST Clutch Pack

(3) Sub-range Shift Section

(4) Shuttle Shift Section

(5) Main Range Shift Section

Lever Location at Lever Guide

1

2

3

4

5

6

7

8

9

10

11

12

Display on LCD

F1

F2

F3

F4

F5

F6

F7

F8

F9

F10

F11

F12

(1) Main Shift

1

2

3

4

1

2

3

4

(3) Sub-range Shift

Hi

Lo

Hi

Lo

Hi

Lo

Hi

Lo

Hi

(5) Main Range Shift

L

H

Lever Location at Lever Guide

1

2

3

4

5

6

7

8

9

10

11

12

Display on LCD

R1

R2

R3

R4

R5

R6

R7

R8

(1) Main Shift

1

2

3

4

1

2

3

4

(5) Main Range Shift

L

H

KiSC issued 03, 2016 A
