Shift Piston- Page 291

TRANSMISSION

L3560, L4060, L4760, L5060, L5460, L6060, WSM

3-M15

Shift Piston

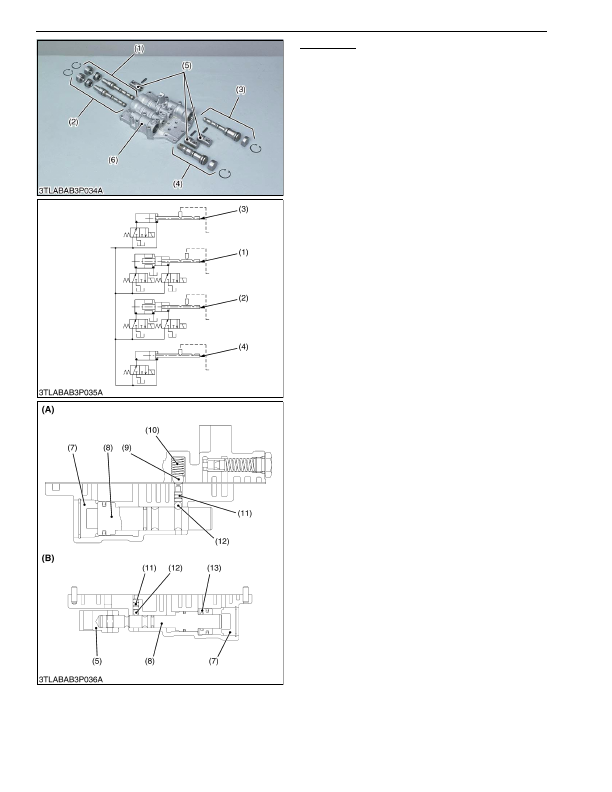

The shift pistons (1), (2), (3), (4) are actuated by the

oil distributed by the each solenoid valve. At the tip of

these shift pistons (1), (2), (3) are installed the shifters

(5), which are connected to each shift rod and shift the

gear.

There are neutral positions in 1-2 shift piston (2) and

3-4 shift piston (1).

9Y1210824TRM0020US0

(1) 3-4 Shift Piston

(2) 1-2 Shift Piston

(3) Main Range Shift Piston

(4) Sub-range Shift Piston

(5) Shifter

(6) Valve Body

(7) Cover

(8) Piston

(9) Ball for Check Valve

(10) Spring

(11) Check Pin

(12) Ball for Detent

(13) Neutral Piston

(A) Shift Piston for Main Range

Shift

(B) 1-2 and 3-4 Shift Piston
