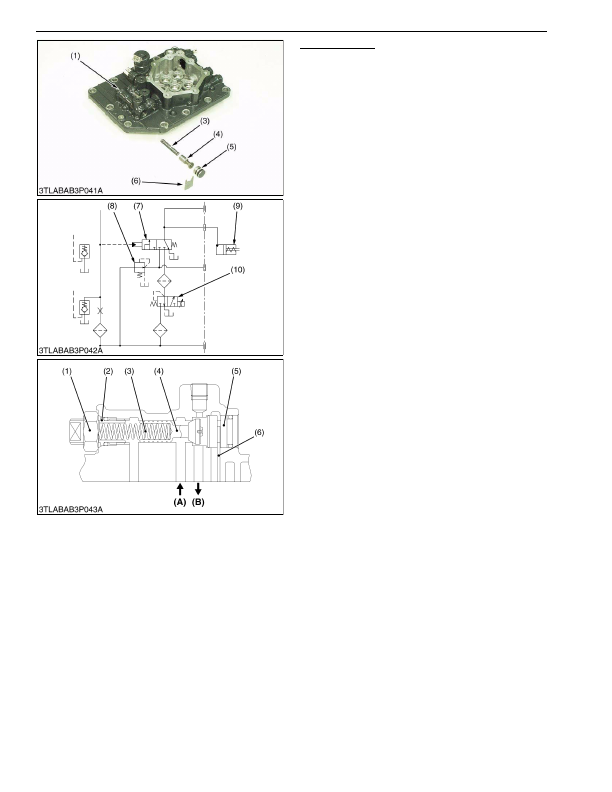

Low-pass Valve

After  completion  of  the  gear  shifting,  the  low-pass

valve  (8)  opens  immediately  to  flow  oil  into  the  GST

clutch (9), to promote the engagement of the clutch.

When  the  gear  shifting  starts,  the  oil  in  the  GST

clutch (9) passes the clutch valve (7) to be drained into

the  tank.  So  prior  to  beginning  of  the  GST  clutch

connection  and  after  completion  of  gear  shifting,  it  is

necessary to flow oil to the GST clutch quickly. It is the

low-pass  valve  that  does  this  operation  with  the

proportional reducing valve (10) simultaneously.

The oil from  the regulating valve flows in from the

IN

-port

(A)

, passes through the low-pass valve poppet

(4), flows out from

OUT

-port

(B)

, and flows to the clutch

valve (7) and clutch (9). When the pressure on the side

of the

OUT

-port

(B)

 reaches setting pressure, the poppet

(4) pushes the spring (3) to close the circuit.

9Y1210824TRM0022US0

(1) Nut

(2) Adjuster

(3) Spring

(4) Poppet

(5) Plug

(6) Stopper Plate

(7) Clutch Valve

(8) Low-pass Valve

(9) GST Clutch

(10) Proportional Reducing Valve

(A) IN-Port
(B) OUT-Port
