TRANSMISSION

L3560, L4060, L4760, L5060, L5460, L6060, WSM

3-S37

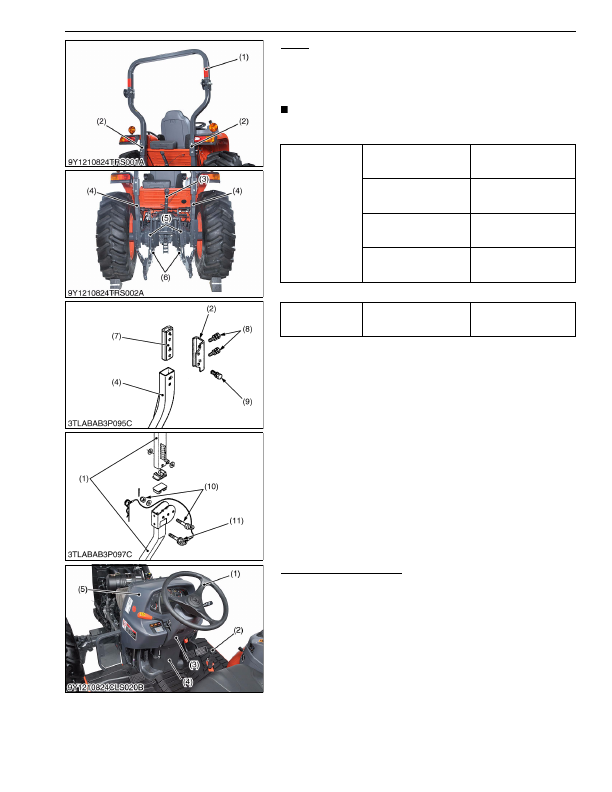

ROPS

1. Remove the plates (2) and the upper frame (1) mounting screws

(8), (9).

2. Remove the top link (3), lift rods (5) and lower links (6).

(When reassembling)

NOTE

• Do not firmly tighten all screws until most components are

attached.

(Reference)

9Y1210824TRS0001US0

Steering and Panel Cover

1. Remove the steering wheel (1).

2. Remove the mat (2).

3. Remove the steering post cover 2 (4) and steering post cover 1

(3).

4. Remove the meter panel cover (5).

9Y1210824CLS0010US0

Tightening torque

Plate mounting screw (8)

138 to 147 N·m

14.0 to 15.0 kgf·m

102 to 108 lbf·ft

Plate mounting screw (9)

167 to 196 N·m

17.0 to 20.0 kgf·m

123 to 145 lbf·ft

Lift arm pin mounting nut

78 to 90 N·m

7.9 to 9.2 kgf·m

58 to 66 lbf·ft

Lift arm pin lock nut

63 to 72 N·m

6.4 to 7.4 kgf·m

47 to 53 lbf·ft

Tightening torque

Fulcrum bolt and nut (10)

118 to 137 N·m

12.0 to 14.0 kgf·m

86.8 to 102 lbf·ft

(1) Upper Frame

(2) Plate

(3) Top Link

(4) Lower Frame

(5) Lift Rod

(6) Lower Link

(7) Connector

(8) Screw (M14 × 40 mm)

(9) Screw (M14 × 30 mm)

(10) Fulcrum Bolt and Nut

(11) Lock Bolt

(1) Steering Wheel

(2) Mat

(3) Steering Post Cover 1

(4) Steering Post Cover 2

(5) Meter Panel Cover
