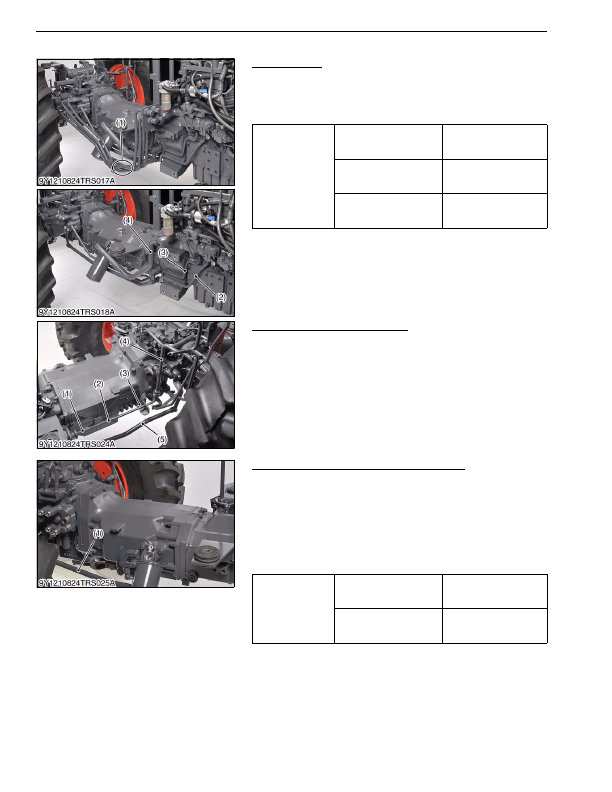

(2) Mid Case; Hydraulic Pipe; Main Shift Lever and Brake Rods- Page 383

TRANSMISSION

L3560, L4060, L4760, L5060, L5460, L6060, WSM

3-S64

(2) Mid Case

Hydraulic Pipe

1. Remove the front loader pipes (1).

2. Disconnect the suction pipe (4).

3. Remove the main delivery pipe (2) and PTO delivery pipe (3).

(When reassembling)

9Y1210824TRS0009US0

Main Shift Lever and Brake Rods

1. Tap out the spring pins (1) of main shift rod (2).

2. Remove the main gear shift lever (4) with the support (3).

3. Remove the brake rod (5).

(When reassembling)

• Tap in the spring pins (1) so that their split portion may face

forward.

9Y1210824TRS0020US0

Separating Mid Case and Transmission Case

1. Remove the brake rod (1).

2. Separate the mid case and transmission case after removing

their mounting screws.

(When reassembling)

• Make sure to insert the PTO shaft to PTO clutch firmly, turning

the PTO shaft.

• Apply liquid gasket (Three Bond 1208C or equivalent) to joint

face of the mid case and transmission case.

9Y1210824TRS0021US0

Tightening torque

Joint bolt for main delivery

pipe

118 to 137 N·m

12.0 to 14.0 kgf·m

86.8 to 101 lbf·ft

Joint bolt for PTO delivery

pipe

35 to 39 N·m

3.5 to 4.0 kgf·m

26 to 28 lbf·ft

Front loader pipe retaining

nut

90.0 to 108 N·m

9.18 to 11.0 kgf·m

66.4 to 79.6 lbf·ft

(1) Front Loader Pipe

(2) Main Delivery Pipe 1

(3) PTO Delivery Pipe

(4) Suction Pipe

(1) Spring Pin

(2) Main Shift Rod

(3) Support

(4) Main Gear Shift Lever

(5) Brake Rod

Tightening torque

Mid case and transmission

case mounting screw

78 to 90 N·m

7.9 to 9.2 kgf·m

58 to 66 lbf·ft

Mid case and transmission

case mounting nut

103 to 117 N·m

10.5 to 12.0 kgf·m

76.0 to 86.7 lbf·ft

(1) Brake Rod

KiSC issued 03, 2016 A
