TRANSMISSION

L3560, L4060, L4760, L5060, L5460, L6060, WSM

3-S81

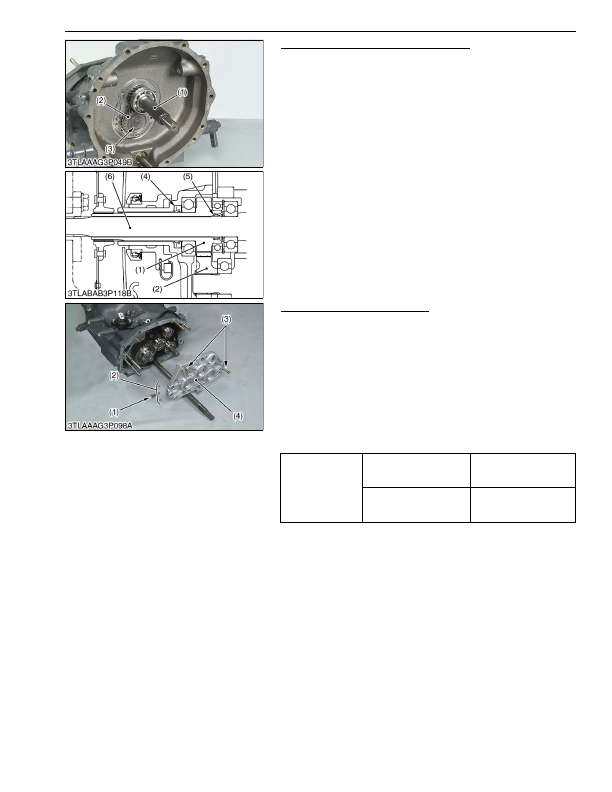

23T (24T) Gear Shaft and 27T (26T) Gear

1. Remove the 23T (24T) gear shaft (1).

2. Remove the external snap ring (3) and 27T (26T) gear (2).

(When reassembling)

• Install  the  oil  seal  (4)  on  the  18T  gear  shaft  (6),  noting  the

direction of the oil seal (4) as shown in the figure.

• Direct the boss side of the gear (2) to the bearing side.

• Apply small amount of the grease to the oil seal (4), (5).

9Y1210824TRS0056US0

Clutch Housing Bearing Holder

1. Remove the three interlock balls (2) after removing the stopper

screw (1).

2. Pull out the clutch housing bearing holder (4) with using two jack

bolts (3).

(When reassembling)

• Tap in the clutch housing bearing holder (4) with plastic hammer

until contact to clutch housing case, and then tighten the screws

to specified torque.

• Install the three interlock balls (2) with a small amount of grease

to the clutch housing bearing holder (4) after setting the shift

forks and shift rods to the neutral position.

9Y1210824TRS0057US0

(1) 23T Gear Shaft

(L3560, L4060, L4760)

24T Gear Shaft (L5060)

(2) 27T Gear

(L3560, L4060, L4760)

26T Gear (L5060)

(3) External Snap Ring

(4) Oil Seal

(5) Oil Seal

(6) 18T Gear Shaft

Tightening torque

Clutch housing bearing

holder mounting screw

48 to 55 N·m

4.9 to 5.7 kgf·m

36 to 41 lbf·ft

Stopper screw

35 to 44 N·m

3.5 to 4.5 kgf·m

26 to 32 lbf·ft

(1) Stopper Screw

(2) Interlock Ball

(3) Jack Bolt

(4) Clutch Housing Bearing Holder
