Shift Check Valve- Page 419

TRANSMISSION

L3560, L4060, L4760, L5060, L5460, L6060, WSM

3-S100

Shift Check Valve

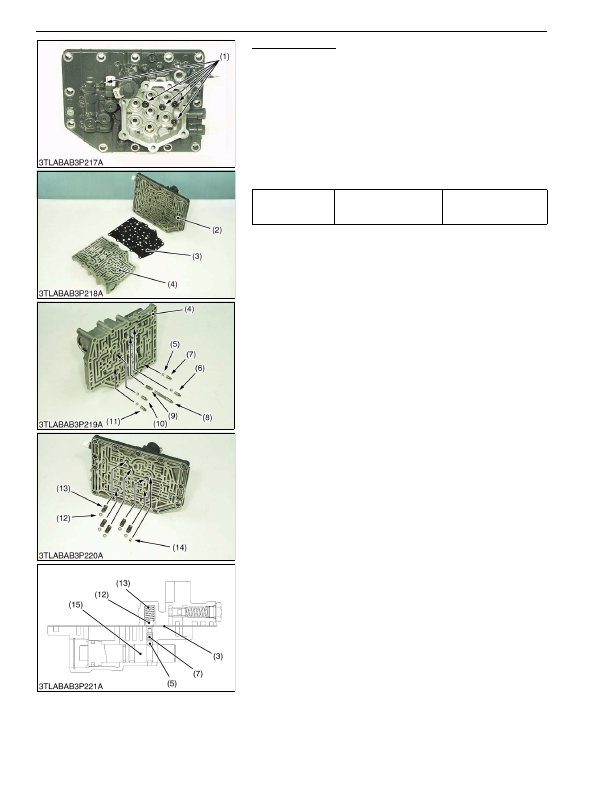

1. Remove the lower body mounting hex. socket head cap screws

(1).

2. Separate the upper body (2) and lower body (4).

3. Remove the 1-2, 3-4 shift check pin (10), (11), sub-range shift

check pin (7), main range shift check pin (6), shuttle shift check

pin (8), balls (5) and pin (9) from lower body (4).

4. Remove the springs (13), balls (12) and filter (14) from upper

body (2).

(When reassembling)

• Make sure that the main range shift check pin (7) is the shortest

pin.

9Y1210824TRS0085US0

Tightening torque

Lower body mounting hex.

socket head cap screw

9.8 to 10 N·m

1.0 to 1.1 kgf·m

7.3 to 7.9 lbf·ft

(1) Hex. Socket Head Cap Screw

(2) Upper Body

(3) Plate

(4) Lower Body

(5) Ball

(6) Main Range Shift Check Pin

(7) Sub-range Shift Check Pin

(8) Shuttle Shift Check Pin

(9) Shuttle Shift Pin

(10) 3-4 Shift Check Pin

(11) 1-2 Shift Check Pin

(12) Ball

(13) Spring

(14) Filter

(15) Shift Piston

KiSC issued 03, 2016 A
