TRANSMISSION

L3560, L4060, L4760, L5060, L5460, L6060, WSM

3-S101

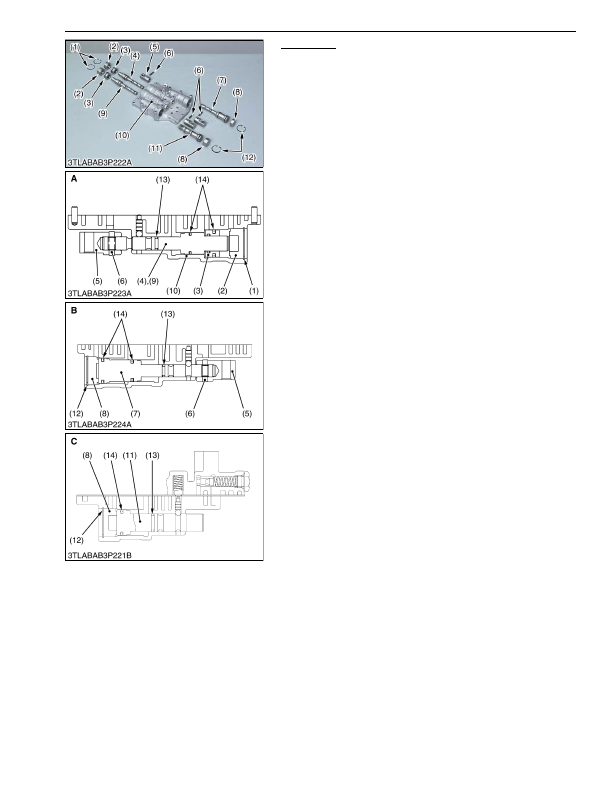

Shift Piston

1. Separate the upper body, and lower body. (See page 3-S100.)

2. Tap out the spring pins (6), and remove the shifters (5). (For 1-2,

3-4 and sub-range shift piston)

3. Remove the internal snap ring (1), cover (2) and shift piston (4),

(9) with neutral piston (3). (For 1-2 and 3-4 shift piston)

4. Remove  the  internal  snap  ring  (12),  cover  (8)  and  the  shift

piston (7), (11). (For main range and sub-range shift piston)

(When reassembling)

• Be careful not to damage the O-ring (13) and piston seal (14).

9Y1210824TRS0086US0

(1) Internal Snap Ring

(2) Cover

(3) Neutral Piston

(4) 3-4 Shift Piston

(5) Shifter

(6) Spring Pin

(7) Sub-range Shift Piston

(8) Cover

(9) 1-2 Shift Piston

(10) Lower Body

(11) Main Range Shift Piston

(12) Internal Snap Ring

(13) O-ring

(14) Piston Seal

A: 1-2 and 3-4 Shift Piston
B: Sub-range Shift Piston
C: Main Range Shift Piston

KiSC issued 03, 2016 A
