TRANSMISSION

L3560, L4060, L4760, L5060, L5460, L6060, WSM

3-S103

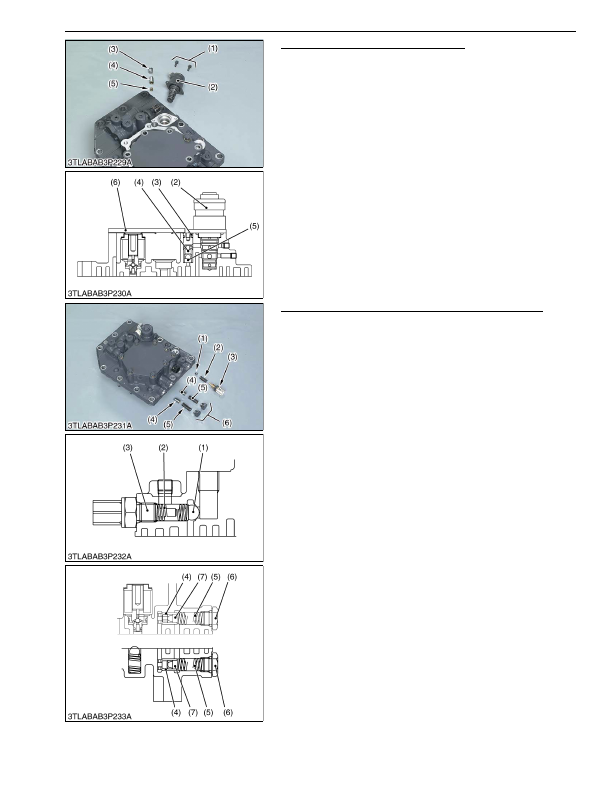

Proportional Reducing Valve and Filter

1. Remove the valve mounting hex. socket head cap screws.

2. Remove the proportional reducing valve (2).

3. Remove the cover (6).

4. Remove the plug (3) and orifice support (4) with filter (5).

(When reassembling)

• Be careful not to damage the O-ring.

9Y1210824TRS0089US0

Check Valve, Oil Temperature Sensor, Orifice and Filter

1. Remove the oil temperature sensor (3), spring (2) and ball (1).

2. Remove the plug (6), spring (5) and orifice plug (4) with filter (7).

(When reassembling)

• Be careful about the direction of the orifice support (4) and filter

(7).

9Y1210824TRS0090US0

(1) Hex. Socket Head Cap Screw

(2) Proportional Reducing Valve

(3) Plug

(4) Orifice Support

(5) Filter

(6) Cover

(1) Ball

(2) Spring

(3) Oil Temperature Sensor

(4) Orifice Support

(5) Spring

(6) Plug

(7) Filter
