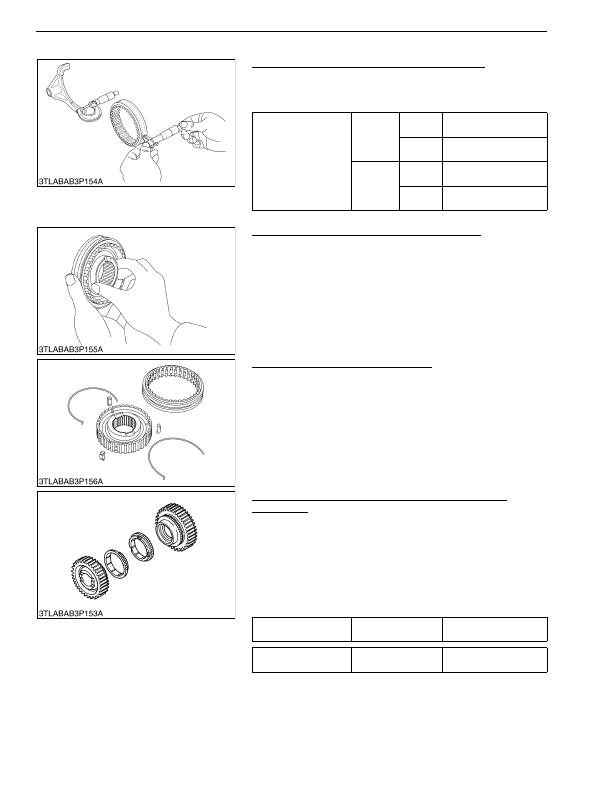

(2) Synchronized Gear

Clearance between Shift Fork and Shifter Groove

1. Measure the width of shift fork.

2. Measure the shifter groove width, and calculate the clearance.

3. If the clearance exceeds the allowable limit, replace them.

9Y1210824TRS0131US0

Checking Contact between Coupling and Shifter

1. Check to see if there is flaw or wear on the spline of the coupling

and shifter, and the key groove on the coupling.

2. Engage the shifter with the coupling, and check that they slide

smoothly.

3. Similarly,  check  that  there  is  any  flaw  or  wear  on  the  gear

splines.

4. If there is any problem, replace them.

9Y1210824TRS0132US0

Flaw on Synchronizer Key and Spring

1. Check the projection in the center of the synchronizer key for

wear.

2. Check  the  spring  for  fatigue  or  wear  on  the  area  where  the

spring contacts with the keys.

3. If there is any problem, replace them.

9Y1210824TRS0133US0

Side Clearance between Synchronizer Ring and Gear
(In Contact)

1. Press the synchronizer ring against the tapered portion of the

gear, and measure the side clearance.

2. Apply thin film of red lead to the tapered portion, press the ring

against it by hand, rub them together a few times, and check the

contact.

3. Check the tooth surface and key grooves of the ring for wear.

4. If the side clearance exceeds the allowable limit or if there is any

problem, replace the synchronizer ring.

9Y1210824TRS0134US0

Clearance between shift

fork and shifter groove

Factory

specifica-

tion

Shuttle

F-R

0.20 to 0.45 mm

0.0079 to 0.017 in.

Other

0.15 to 0.40 mm

0.0059 to 0.015 in.

Allowable

limit

Shuttle

F-R

0.80 mm

0.03 in.

Other

0.80 mm

0.03 in.

Side clearance

Allowable limit

0.35 mm

0.014 in.

Contact condition of

tapered portion

Allowable limit

More than 80 %
