Rear Wheel and ROPS (ROPS Type)- Page 479

BRAKES

L3560, L4060, L4760, L5060, L5460, L6060, WSM

5-S9

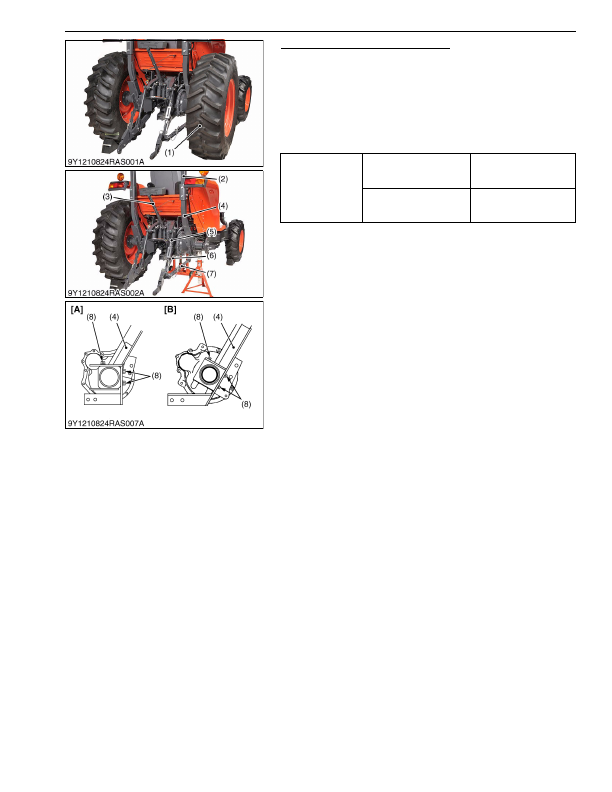

Rear Wheel and ROPS (ROPS Type)

1. Place the disassembling stand under the transmission case.

2. Remove the rear wheel mounting screws and nuts.

3. Remove the rear wheels (1).

4. Remove the top link (3) and lift rod (5).

5. Disconnect the stabilizer (7) and remove the lower link (6).

6. Remove the ROPS lower frame mounting screws (8).

7. Dismount the ROPS assembly (2), (4).

(When reassembling)

9Y1210824RAS0004US0

Tightening torque

Rear wheel mounting

screw and nut

197 to 225 N·m

20.0 to 23.0 kgf·m

145 to 166 lbf·ft

ROPS lower frame

mounting screw

167 to 196 N·m

17.0 to 20.0 kgf·m

123 to 144 lbf·ft

(1) Rear Wheel

(2) ROPS Upper Frame

(3) Top Link

(4) ROPS Lower Frame

(5) Lift Rod

(6) Lower Link

(7) Stabilizer

(8) Screw (M14 × 30)

[A] L3560
[B] L4060, L4760, L5060, L5460,

L6060

KiSC issued 03, 2016 A
