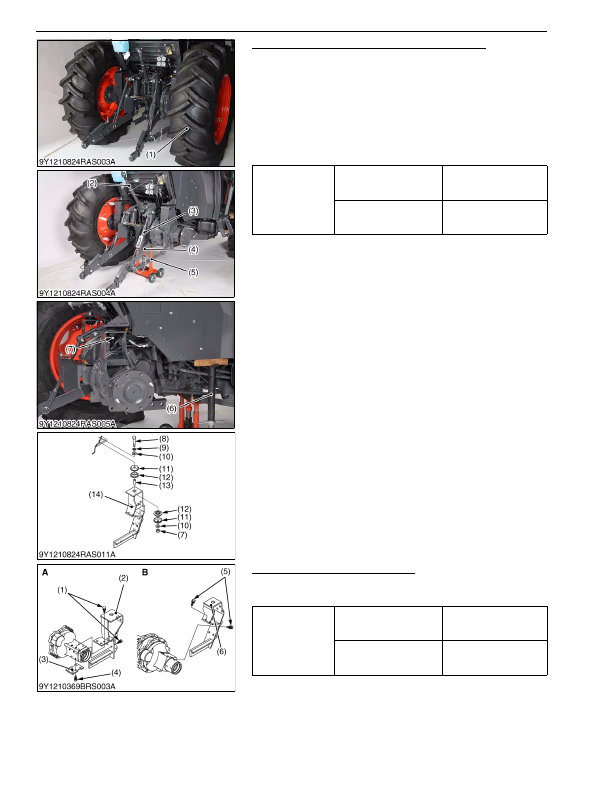

Rear Wheel and Cabin Mount Screw (Cabin Type)

1. Place the disassembling stand under the mid case.

2. Remove the rear wheels (1).

3. Remove the top link (2) and lift rod (3).

4. Disconnect the stabilizer (5) and remove the lower link (4).

5. Place a stand (6) under the cabin.

6. Remove the cabin mount bracket mounting bolt (8) and nut (7).

(When reassembling)

• Be sure to install the washers, plate and mount rubbers, etc. in

their original positions.

9Y1210824RAS0005US0

Cabin Mount Bracket (Cabin Type)

1. Remove the cabin mount bracket (2), (3) or (6).

(When reassembling)

9Y1210824RAS0006US0

Tightening torque

Rear wheel mounting

screw and nut

197 to 225 N·m

20.0 to 23.0 kgf·m

145 to 166 lbf·ft

Cabin mounting bolt and

nut

124 to 147 N·m

12.6 to 15.0 kgf·m

91.5 to 108 lbf·ft

(1) Rear Wheel

(2) Top Link

(3) Lift Rod

(4) Lower Link

(5) Stabilizer

(6) Stand

(7) Nut

(8) Bolt (M14 × 90)

(9) Spring Washer

(10) Plain Washer

(11) Plate

(12) Mount Rubber

(13) Collar

(14) Cabin Mount Bracket

Tightening torque

Cabin mount bracket

mounting screw (7T)

124 to 147 N·m

12.6 to 15.0 kgf·m

91.5 to 108 lbf·ft

Cabin mount bracket

mounting screw (9T)

167 to 196 N·m

17.0 to 20.0 kgf·m

123 to 144 lbf·ft

(1) Screw (7T)

(2) Cabin Mount Upper Bracket

(3) Cabin Mount Lower Bracket

(4) Screw (9T)

(5) Screw (7T)

(6) Cabin Mount Bracket

A: L3560
B: L4060, L4760, L5060, L5460,

L6060
