1. STRUCTURE; L3560 and L4060- Page 488

FRONT AXLE

L3560, L4060, L4760, L5060, L5460, L6060, WSM

6-M1

1. STRUCTURE

The four-wheel drive axle has powered front wheels.

9Y1210824FAM0001US0

L3560 and L4060

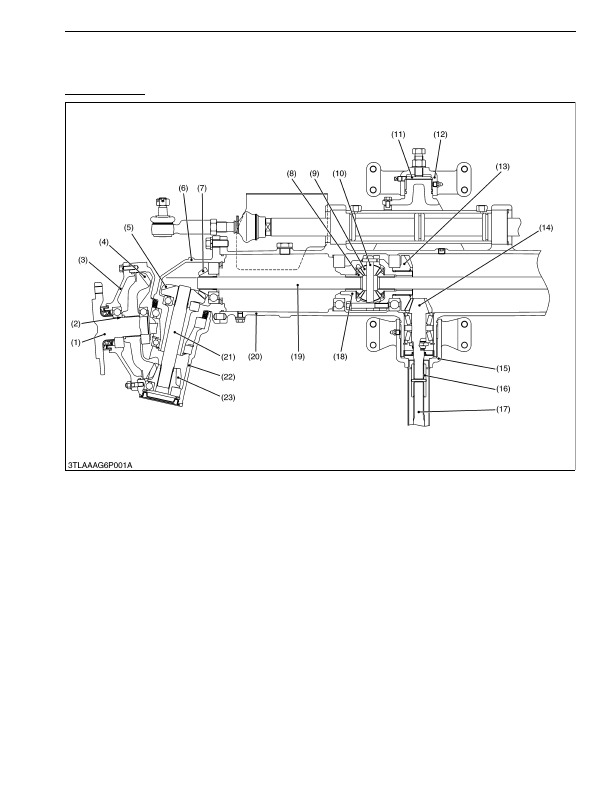

The front axle of the 4WD is constructed as shown above. Power is transmitted from the transmission through the

propeller  shaft  (17)  and  to  the  spiral  bevel  pinion  shaft  (14),  then  to  the  spiral  bevel  gear  (13)  after  that  to  the

differential gear.

The power through the differential is transmitted to the differential yoke shaft (19), and to the bevel gear shaft (21)

in the bevel gear case (6).

The revolution is greatly reduced by the bevel gears (23), (4), then the power is transmitted to the axle (1).

The differential system allows each wheel to rotate at a different speed to make turning easier.

9Y1210824FAM0002US0

(1) Axle

(2) Collar

(3) Axle Flange

(4) Bevel Gear

(5) Bevel Gear

(6) Bevel Gear Case

(7) Bevel Gear

(8) Differential Side Gear

(9) Differential Pinion

(10) Pinion Shaft

(11) Collar

(12) Front Axle Bracket, Front

(13) Spiral Bevel Gear

(14) Spiral Bevel Pinion Shaft

(15) Front Axle Bracket, Rear

(16) Coupling

(17) Propeller Shaft

(18) Differential Case

(19) Differential Yoke Shaft

(20) Front Axle Case

(21) Bevel Gear Shaft

(22) Front Gear Case

(23) Bevel Gear
