Propeller Shaft; Bevel Gear Case and Front Gear Case (L3560 and L4060)- Page 499

FRONT AXLE

L3560, L4060, L4760, L5060, L5460, L6060, WSM

6-S9

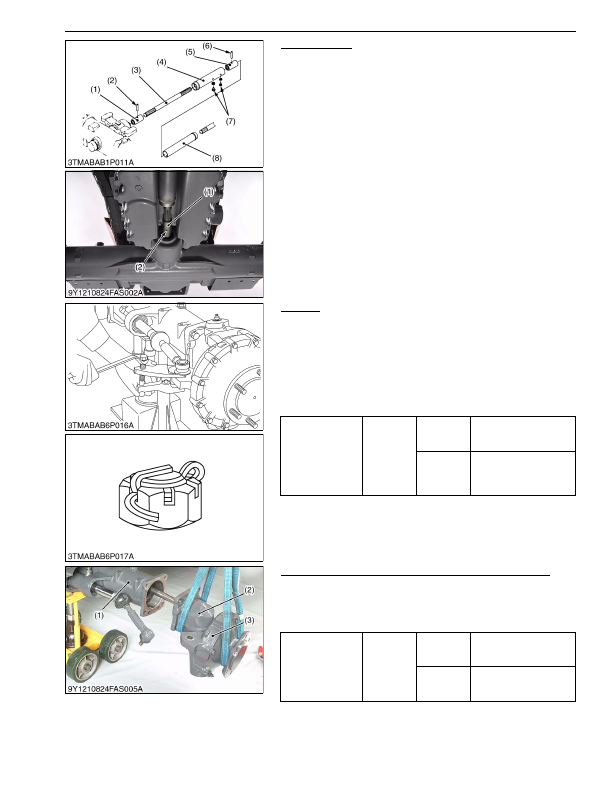

Propeller Shaft

1. Slide the propeller shaft cover (4) and (8) after removing the

screws (7).

2. Tap out the spring pins (2), (6) and slide the couplings (1), (5)

and then remove the propeller shaft with covers (4), (8).

(When reassembling)

• Apply grease to the splines of propeller shaft (3).

9Y1210824FAS0009US0

Tie-rods

1. Jack up the front side of tractor.

2. Remove the front wheels and cylinder covers.

3. Pull out the cotter pin and remove the tie-rod end slotted nuts.

4. Remove  the  tie-rod  with  a  tie-rod  end  lifter  (Code  No.

07909-39051).

(When reassembling)

• After  tightening  the  tie-rod  end  nut  to  the  specified  torques,

install a cotter pin as shown in the figure left.

9Y1210824FAS0013US0

Bevel Gear Case and Front Gear Case (L3560 and L4060)

1. Remove the bevel gear case mounting screws.

2. Remove the bevel gear case (2) and front gear case (3) as a unit

from the front axle case (1).

(When reassembling)

9Y1210824FAS0014US0

(1) Coupling

(2) Spring Pin

(3) Propeller Shaft

(4) Propeller Shaft Cover

(5) Coupling

(6) Spring Pin

(7) Screws

(8) Propeller Shaft Cover

Tightening torque

Tie-rod end

nut

L3560

L4060

40 to 45 N·m

4.0 to 4.6 kgf·m

29 to 33 lbf·ft

L4760

L5060

L5460

L6060

157 to 176 N·m

16.0 to 18.0 kgf·m

116 to 130 lbf·ft

Tightening torque

Bevel gear

case

mounting

screw

L3560

124 to 147 N·m

12.6 to 15.0 kgf·m

91.2 to 108 lbf·ft

L4060

167 to 196 N·m

17.0 to 20.0 kgf·m

123 to 144 lbf·ft

(1) Front Axle Case

(2) Bevel Gear Case

(3) Front Gear Case

KiSC issued 03, 2016 A
