Differential Gear

1. Remove the differential case cover mounting screws (9).

2. Remove  the  differential  case  cover  (5),  ball  bearing  (6)  and

spiral bevel gear (7) as a unit

3. Remove the external snap ring (8), and then remove the ball

bearing (6) and spiral bevel gear (7) as a unit with a puller.

4. Remove the straight pin (13).

5. Pull out the pinion shaft (10) and remove the differential pinions

(4) and differential side gears (12).

(When reassembling)

• Apply molybdenum disulfide (Three Bond 1901 or equivalent) to

the inner circumferential surface of the differential side gears

(12) and differential pinions (4).

9Y1210824FAS0023US0

Tightening torque

Differential

case cover

mounting

screw

L3560

L4060

48 to 58 N·m

4.9 to 6.0 kgf·m

36 to 43 lbf·ft

L4760

L5060

L5460

L6060

61 to 70 N·m

6.2 to 7.2 kgf·m

45 to 52 lbf·ft

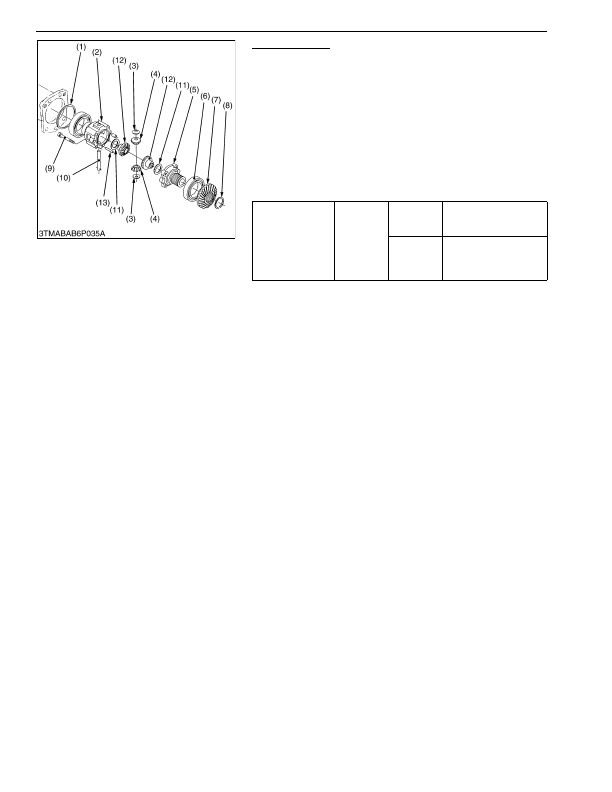

(1) Shim

(2) Differential Case

(3) Thrust Collar

(4) Differential Pinion

(5) Differential Case Cover

(6) Ball Bearing

(7) Spiral Bevel Gear

(8) External Snap Ring

(9) Differential Case Cover Mounting

Screw

(10) Pinion Shaft

(11) Shim

(12) Differential Side Gear

(13) Straight Pin
