Backlash between Bevel Gear and Bevel Gear- Page 508

FRONT AXLE

L3560, L4060, L4760, L5060, L5460, L6060, WSM

6-S18

Backlash between Bevel Gear and Bevel Gear

1. Stick a strip of plastigauge to three spots on the bevel gear (1)

with grease.

2. Fix the axle flange and front gear case.

3. Turn the axle.

4. Remove the axle flange from front gear case and measure the

thickness of the fuse with an outside micrometer.

5. If the backlash is not within the factory specifications, adjust with

shim (3).

(Reference)

• Thickness of adjusting shims

0.4 mm (0.016 in.)

0.5 mm (0.020 in.)

2.0 mm (0.079 in.)

• Tooth contact:

More than 35 % (L3560 and L4060)

More than 30 % (L4760, L5060, L5460 and L6060)

9Y1210824FAS0030US0

Backlash between bevel

gear (2) and bevel gear

(1)

Factory

specifica-

tion

L3560

L4060

0.15 to 0.30 mm

0.0059 to 0.011 in.

L4760

L5060

L5460

L6060

0.20 to 0.30 mm

0.0079 to 0.011 in.

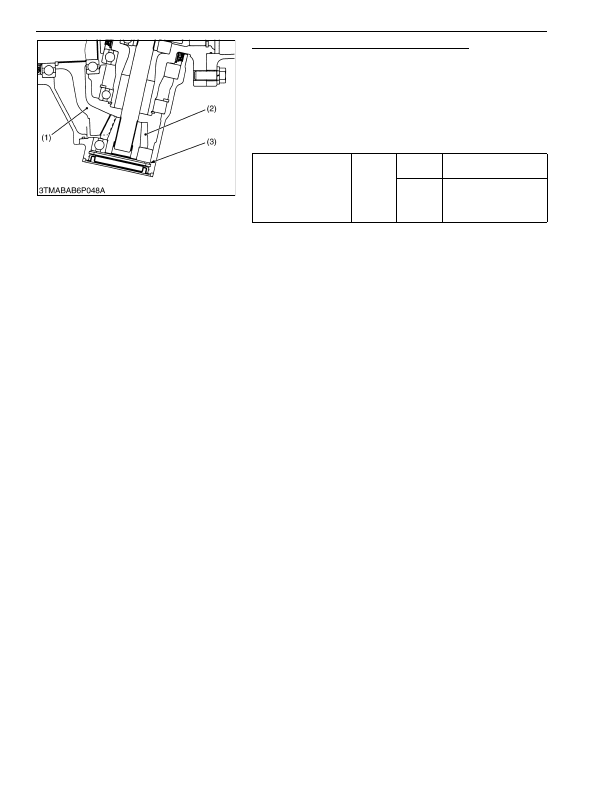

(1) Bevel Gear

(2) Bevel Gear

(3) Shim
