5. DISASSEMBLING AND ASSEMBLING

[1] STEERING CONTROLLER

IMPORTANT

• Use only the transmission fluid (see page G-9.), in no case use mixture of oils of different brands.
• Before disassembling the power steering system hydraulic components, check the performance of

hydraulic pump and power steering using a flowmeter.

• After removing or disassembling the power steering hydraulic components, be sure to bleed air.

[Bleeding]

1. Start the engine.

2. Turn the steering wheels slowly in both directions all the way alternately several times, and stop the engine.

9Y1210824STS0005US0

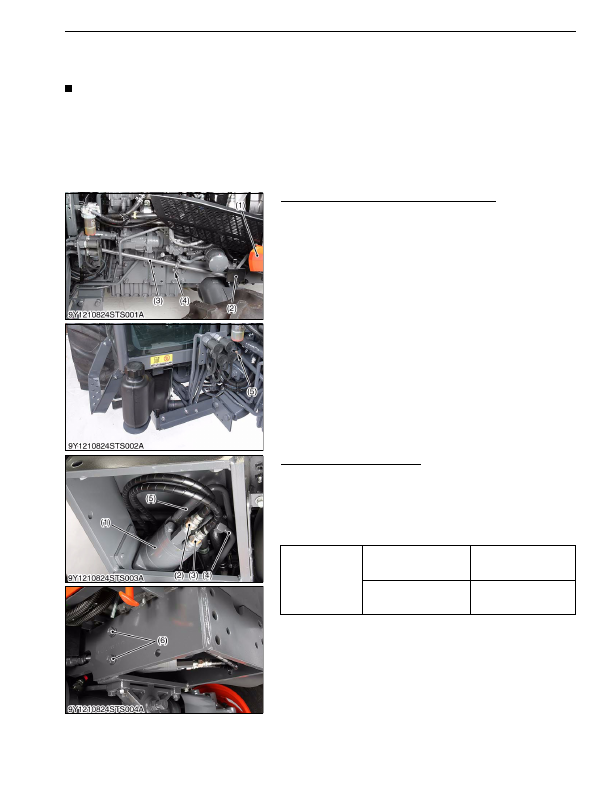

Steering Joint Cover and Steering Joint Shaft

1. Pull down the knob and open the bonnet.

2. Remove the front grill (1).

3. Remove the steering joint cover (2).

4. Remove  the  steering  joint  screw  (5)  and  the  steering  joint

support (4).

5. Remove the steering joint shaft (3).

(When reassembling)

• Tighten  the  steering  joint  shaft  support  mounting  screw  after

adjusting  the  position  of  steering  joint  shaft  support  (4)  for

smooth rotation of the steering wheel.

9Y1210824STS0006US0

Steering Controller Assembly

1. Disconnect the power steering delivery pipe (4), steering hoses

(2), (3) and return hose (5).

2. Remove the steering controller mounting screw (6) and steering

controller assembly (1).

(When reassembling)

• Reinstall the steering hoses (2), (3) to their original position.

9Y1210824STS0007US0

(1) Front Grill

(2) Steering Joint Cover

(3) Steering Joint Shaft

(4) Steering Joint Shaft Support

(5) Steering Joint Screw

Tightening torque

Power steering delivery

pipe retaining nut

49 to 58 N·m

5.0 to 6.0 kgf·m

37 to 43 lbf·ft

Power steering hose

retaining nut

25 to 29 N·m

2.5 to 3.0 kgf·m

18 to 21 lbf·ft

(1) Steering Controller

(2) Steering Hose RH

(3) Steering Hose LH

(4) Power Steering Delivery Pipe

(5) Return Hose

(6) Screw
