[2] STEERING LINKAGE; Steering Wheel and Steering Post Covers; Steering Joint Shaft and Steering Post- Page 525

STEERING

L3560, L4060, L4760, L5060, L5460, L6060, WSM

7-S6

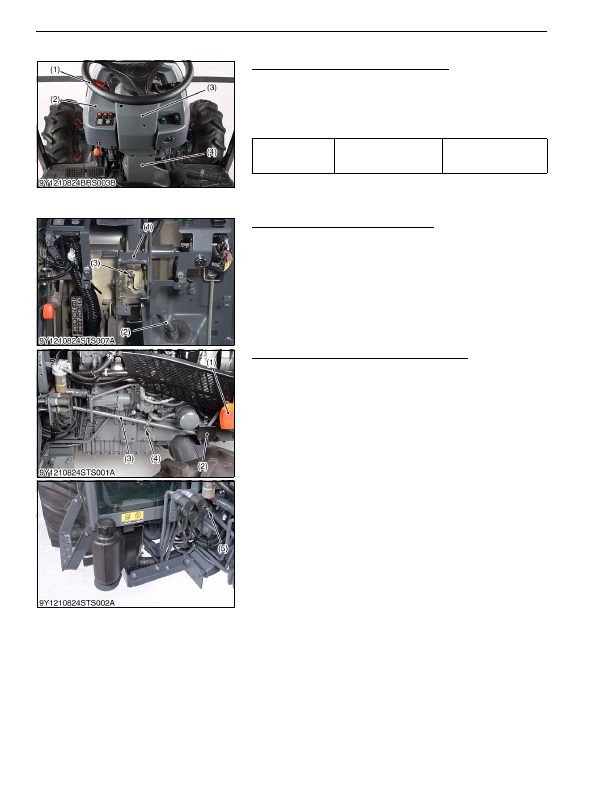

[2] STEERING LINKAGE

Steering Wheel and Steering Post Covers

1. Remove the steering wheel (1).

2. Remove the steering panel cover (2).

3. Remove  the  steering  post  cover  1  (3)  and  the  steering  post

cover 2 (4).

(When reassembling)

9Y1210824STS0010US0

Steering Joint Shaft and Steering Post

1. Remove the steering joint screw (3) and the steering joint shaft

(2).

2. Remove the steering post (1).

9Y1210824STS0011US0

Steering Joint Cover and Steering Joint Shaft

1. Pull down the knob and open the bonnet.

2. Remove the front grill (1).

3. Remove the steering joint cover (2).

4. Remove  the  steering  joint  screw  (5)  and  the  steering  joint

support (4).

5. Remove the steering joint shaft (3).

(When reassembling)

• Tighten  the  steering  joint  shaft  support  mounting  screw  after

adjusting  the  position  of  steering  joint  shaft  support  (4)  for

smooth rotation of the steering wheel.

9Y1210824STS0006US0

Tightening torque

Steering wheel mounting

nut

48.1 to 55.9 N·m

4.9 to 5.7 kgf·m

35.4 to 41.2 lbf·ft

(1) Steering Wheel

(2) Panel Cover

(3) Steering Post Cover 1

(4) Steering Post Cover 2

(1) Steering Post

(2) Steering Joint Shaft

(3) Steering Joint Screw

(1) Front Grill

(2) Steering Joint Cover

(3) Steering Joint Shaft

(4) Steering Joint Shaft Support

(5) Steering Joint Screw

KiSC issued 03, 2016 A
