HYDRAULIC SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

8-M17

Down

1. When the hydraulic control lever is set to the

"DOWN"

 position, the spool (3) moves to the right, which forms oil

passages between passage 1 (7) and

A1

 port, and between

B1

 port and

PB

 passage 1 (4).

2. As  the  oil  passage  from  the  neutral  passage  1  (5)  to  the

PB

  passage  1  (4)  is  closed  by  the  spool  (3),  the

pressure-fed oil from the

P

 port opens the load check valve (6) and flows through the notched section of the spool

(3) and

A1

 port to retract the boom cylinder (8).

3. Return oil from the boom cylinder (8) flows from the

B1

 port through the passage in the spool (3) and

PB

 passage

1 (4) to the bucket control section (2).

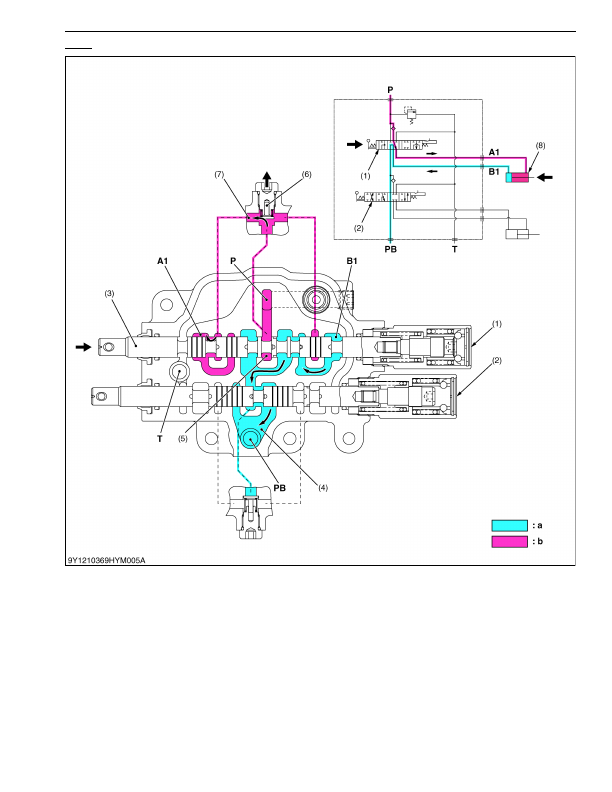

9Y1210824HYM0020US0

(1) Boom Control Section

(2) Bucket Control Section

(3) Spool

(4)

PB

 Passage 1

(5) Neutral Passage 1

(6) Load Check Valve

(7) Passage 1

(8) Boom Cylinder

P:

Pump Port

T:

Tank Port

A1: A1 Port

(To Boom Cylinder)

B1: B1 Port

(From Boom Cylinder)

PB: Power Beyond Port
a:

Low Pressure

b:

High Pressure

KiSC issued 03, 2016 A
