HYDRAULIC SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

8-M22

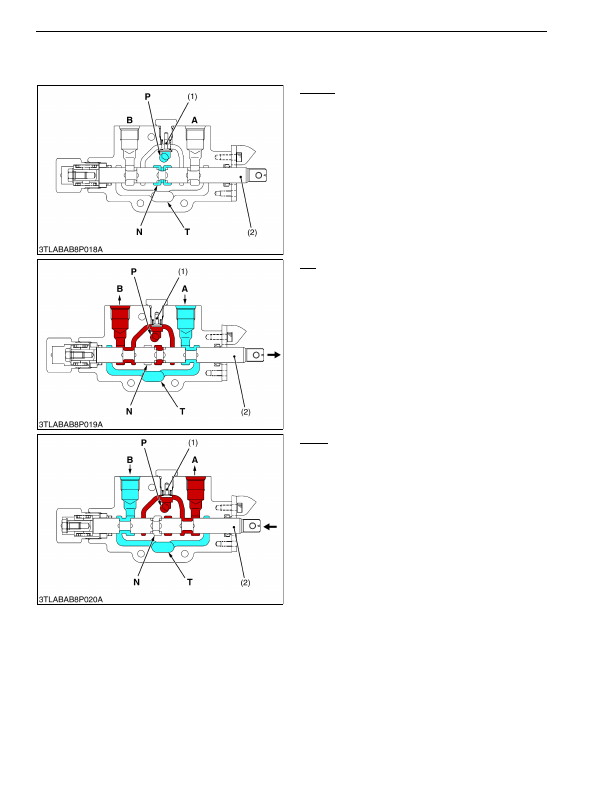

6.  AUXILIARY CONTROL VALVE (IF EQUIPPED)

[1]  DOUBLE ACTING TYPE

Neutral

Pressure-fed oil from the hydraulic pump is delivered

into the

P

 port, and flows to the position control valve via

N

 port.

9Y1210824HYM0025US0

Lift

When the spool (2) is moved in the direction of the

arrow, the pressure-fed oil in the

P

 port opens the check

valve (1) and flows to the implement cylinder via

B

 port.

Return oil from the implement cylinder flows from the

A

 port to the transmission case through

T

 port.

9Y1210824HYM0026US0

Down

When the spool (2) is moved in the direction of the

arrow, the pressure-fed oil in the

P

 port opens the check

valve (1) and flows to the implement cylinder via

A

 port.

Return oil from the implement cylinder flows from the

B

 port to the transmission case through

T

 port.

9Y1210824HYM0027US0

(1) Check Valve

(2) Spool

A: A Port

(Implement Cylinder)

B: B Port

(Implement Cylinder)

P:

Pump Port

N: Neutral Port
T:

Tank Port

(1) Check Valve

(2) Spool

A: A Port

(Implement Cylinder)

B: B Port

(Implement Cylinder)

P:

Pump Port

N: Neutral Port
T:

Tank Port

(1) Check Valve

(2) Spool

A: A Port

(Implement Cylinder)

B: B Port

(Implement Cylinder)

P:

Pump Port

N: Neutral Port
T:

Tank Port
