GENERAL

L3560, L4060, L4760, L5060, L5460, L6060, WSM

G-28

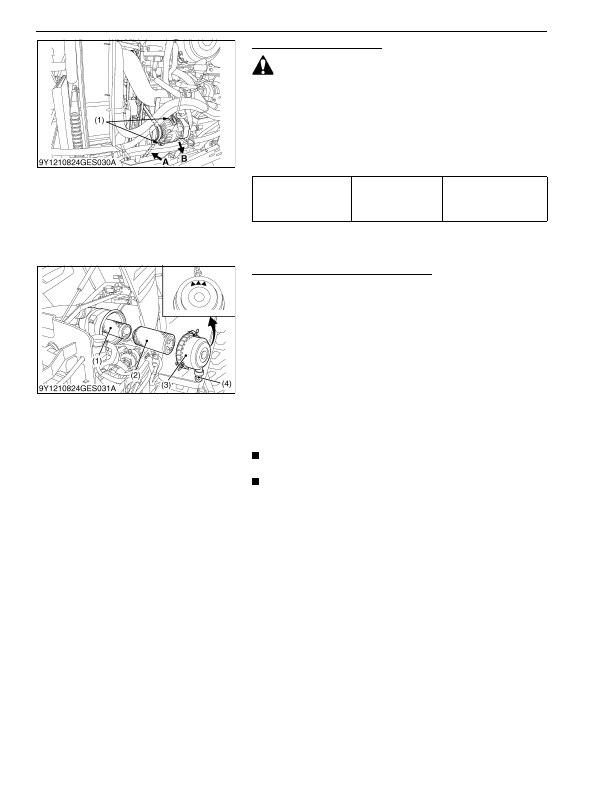

Adjusting Fan Belt Tension

 CAUTION

• Be sure to stop the engine before checking fan belt tension.

1. Stop the engine and remove the key.

2. Apply moderate thumb pressure to belt between pulleys.

3. If tension is incorrect, loosen the alternator mounting bolts and

using  a  lever  placed  between  the  alternator  and  the  engine

block, pull the alternator out until the deflection of the belt falls

within acceptable limits.

4. Replace fan belt if it is damaged.

9Y1210824GEG0041US0

Cleaning Air Cleaner Primary Element

1. Remove the air cleaner cover and primary element.

2. Clean the primary element:

– When dry dust adheres to the element, blow compressed air

from  the  inside  turning  the  element.  Pressure  of

compressed  air  must  be  under  205  kPa  (2.1  kgf/cm

2

,

30 psi).

– When  carbon  or  oil  adheres  to  the  element,  soak  the

element  in  detergent  for  15  minutes  then  wash  it  several

times in water, rinse with clean water and dry it naturally.

After  element  is  fully  dried,  inspect  inside  of  the  element

with a light and check if it is damaged or not.

3. Replace air cleaner primary element:

Once  yearly  or  after  every  six  times  of  cleaning,  whichever

comes first.

NOTE

• Check to see if the evacuator valve is blocked with dust.

IMPORTANT

• The air cleaner uses a dry element, never apply oil.
• Do not run the engine with filter element removed.
• Be sure to refit the cover with the arrow

↑

 (on the rear of

cover) upright. If the cover is improperly fitted, evacuator
valve will not function and dust will adhere to the element.

• Do not touch the secondary element except in cases where

replacing is required.



Evacuator Valve

Open  the  evacuator  valve  (4)  once  a  week  under  ordinary

conditions or daily when used in a dusty place to get rid of large

particles of dust and dirt.

9Y1210824GEG0042US0

Fan belt tension

Factory specification

A deflection of between 7

to 9 mm (0.28 to 0.34 in.)

when the belt is pressed in

the middle of the span.

(1) Alternator Mounting Bolt

A: Check the belt tension
B: To Tighten

(1) Secondary (Safety) Element

(2) Primary Element

(3) Cover

(4) Evacuator Valve

KiSC issued 03, 2016 A
