Rear Hydraulic Block- Page 571

HYDRAULIC SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

8-S18

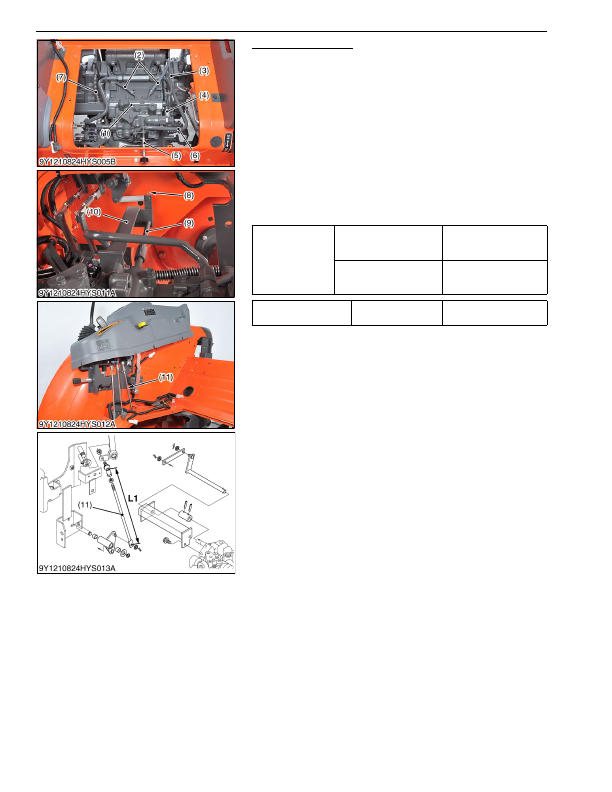

Rear Hydraulic Block

1. Disconnect  the  position  control  feedback  rod  (3)  and  return

hoses (2).

2. Remove the lowering speed adjusting valve joint shaft (5).

3. Disconnect the delivery pipe (6).

4. Disconnect the hydraulic cylinder hose R.H. (7) and hydraulic

cylinder hose L.H. (4).

5. Remove the ß pin (8), position lever (9) and position link bracket

(10).

6. Remove the rear hydraulic block (1).

(When reassembling)

• Install the copper washers firmly.

• Visually inspect the gasket, if damaged replace with new one.

• After  reassembling,  be  sure  to  adjust  the  position  control

feedback rod length. (See page 8-S13.)

9Y1210824HYS0019US0

Tightening torque

Hydraulic cylinder hose

retaining nut

35 to 48 N·m

3.5 to 4.9 kgf·m

26 to 35 lbf·ft

Delivery pipe joint bolt

49 to 68 N·m

5.0 to 7.0 kgf·m

37 to 50 lbf·ft

Length

"L1"

Reference value

323.5 mm

12.74 in.

(1) Rear Hydraulic Block

(2) Return Hose

(3) Position Control Feedback Rod

(4) Hydraulic Cylinder Hose L.H.

(5) Lowering Speed Adjusting Valve

Joint Shaft

(6) Delivery Pipe

(7) Hydraulic Cylinder Hose R.H.

(8) ß pin

(9) Position Lever

(10) Position Link Bracket

(11) Position Lever Rod

KiSC issued 03, 2016 A
