(3) Switches; Main Switch; Engine Oil Pressure Switch- Page 605

ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-M19

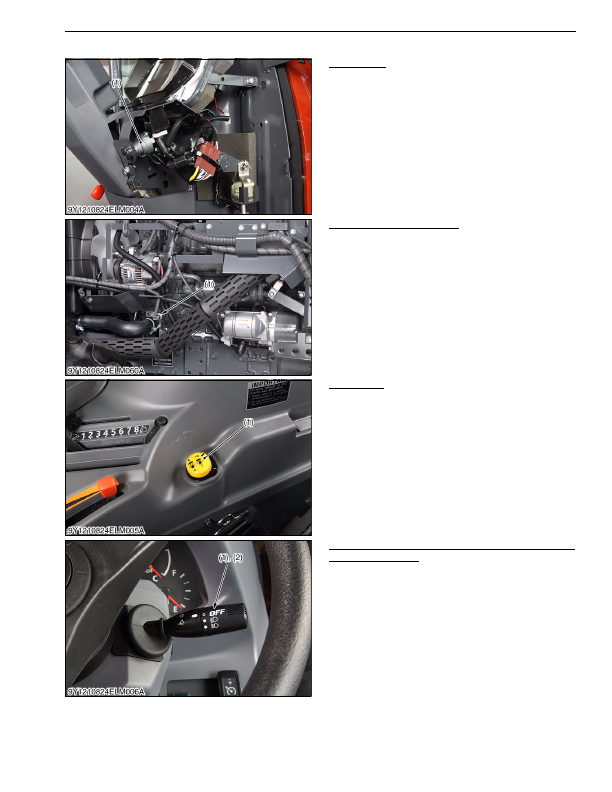

(3) Switches

Main Switch

The main switch (1) transmits a main switch

"ON"

signal and an

"ST"

 signal at the time of engine start to

the electronic instrument panel. When each lever switch

and  the  associated  are  in  the  neutral  position,  the

computer in the electronic instrument panel detects the

signals  and  determines  whether  the  engine  can  be

started safety.

9Y1210824ELM0013US0

Engine Oil Pressure Switch

This switch (1) is turned on when the main switch is

turned  on  and  the  engine  oil  pressure  becomes  lower

than 50 kPa (0.5 kgf/cm

2

, 7 psi), and sends a signal to

light up the alarm lamp.

9Y1210824ELM0014US0

PTO Switch

This switch (1) is mounted on the right cover, sends

a  12  V  signal  to  light  up  the  lamp  at  the  electronic

instrument panel when PTO is used. It also serves as a

safety switch when the engine is started.

9Y1210824ELM0015US0

Multi Function Combination Lever (Turn Signal and
Head Light Switch)

The  multi  function  combination  lever  is  located  on

the right of the steering handle.

The head light (low beam) is turned on by turning the

lever clockwise from the

"OFF"

 position.

The head light (high beam) is turned on by turning

the lever clockwise from low beam position.

When  the  lever  is  pushed  up,  the  left-side  light

blinks.  When  the  lever  is  pushed  down,  the  right-side

light blinks.

9Y1210824ELM0016US0

(1) Main Switch

(1) Engine Oil Pressure Switch

(1) PTO Switch

(1) Head Light Switch

(2) Turn Signal Switch

KiSC issued 03, 2016 A
