Hazard Switch; Parked Regeneration Switch; Auto Regeneration Switch- Page 606

ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-M20

Hazard Switch

The pilot lamp at the panel lights up by the operation

of  hazard switch (1), interlocked with  the hazard lamp

flashing through the hazard unit.

9Y1210824ELM0017US0

Parked Regeneration Switch

Press the parked regeneration switch (1) under the

specified condition, and the parked regeneration starts.

When an amount of PM more than specified has built

up  in  the  DPF,  it  is  possible  to  do  the  parked

regeneration.

9Y1210824ELM0018US0

Auto Regeneration Switch

Press the auto regeneration switch (1), and the Auto

Mode and Inhibit Mode changes alternately. The tractor

has been set to Inhibit Mode by default. When the main

key switch is turned

ON

, the tractor will be in the Inhibit

Mode. By pressing the auto regeneration switch (1), the

mode can be switched to the Auto Regeneration Mode.

9Y1210824ELM0019US0

Display Mode Switch (Manual Transmission and
GST)

This  switch  (1)  is  located  at  the  left  side  of  the

electronic instrument panel.

Usually, the display mode switch (1) is used at the

switching  of  display  indication,  and  as  well  as  at  data

input and fine adjustment.

9Y1210824ELM0020US0

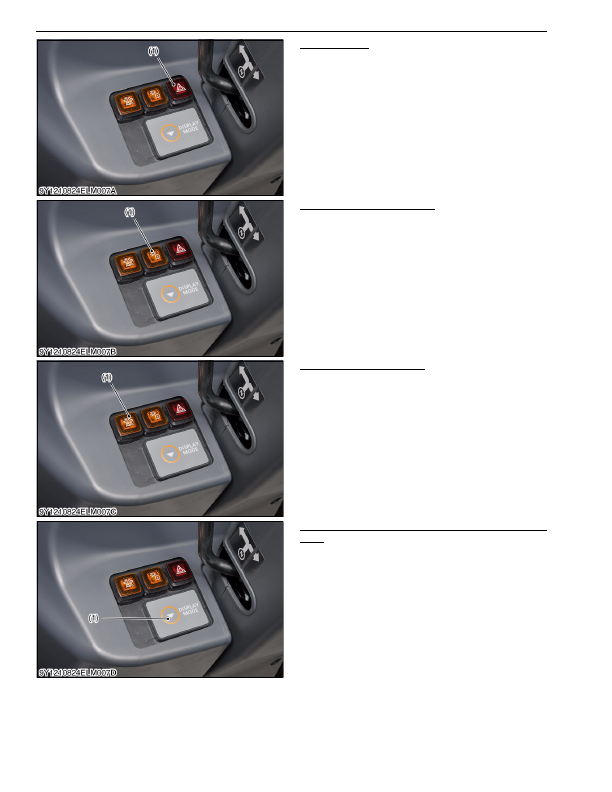

(1) Hazard Switch

(1) Parked Regeneration Switch

(1) Auto Regeneration Switch

(1) Display Mode Switch
