Parking Brake Switch; Display Mode Switch and Auto Throttle Advance; Switch (HST Only)- Page 607

ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-M21

Display Mode Switch and Auto Throttle Advance
Switch (HST Only)

These switches (1), (2) are located at the left side of

the electronic instrument panel and both are of tact type.

Usually, the display mode switch (1) is used at the

switching  of  display  indication,  and  the  auto  throttle

advance  switch  (2)  is  used  to  switching  to  the  auto

throttle  advance  as  well  as  at  data  input  and  fine

adjustment.

9Y1210824ELM0021US0

Parking Brake Switch

This switch (1) is turned on and off interlocked with

the parking brake lever (2). It is switched on when the

parking brake is applied, thereby sending a signal to light

up the pilot lamp at the electronic instrument panel.

9Y1210824ELM0023US0

Shuttle Switch: For Manual Transmission and GST

This  switch  (1)  is  mounted  at  the  bottom  of  the

shuttle lever shaft (2) and is turned on when the position

of

F

,

N

, or

R

 is detected through the movement of the

sensor  lever,  thereby  outputting  a  12  V  signal  to  the

electronic instrument panel and ECU.

It also serves as a safety switch when the engine is

started.

9Y1210824ELM0024US0

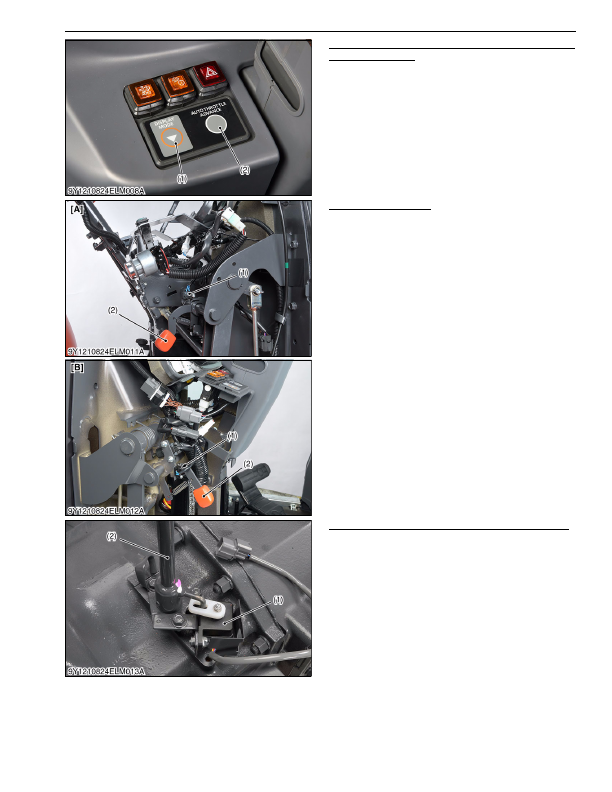

(1) Display Mode Switch

(2) Auto Throttle Advance

(1) Parking Brake Switch

(2) Parking Brake Lever

[A] Manual Transmission /

GST

[B] HST

(1) Shuttle Switch

(2) Shuttle Lever Shaft
