Hand Throttle Lever Sensor; Foot Throttle Sensor : For Manual Transmission and; GST Lever Sensor : For GST- Page 610

ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-M24

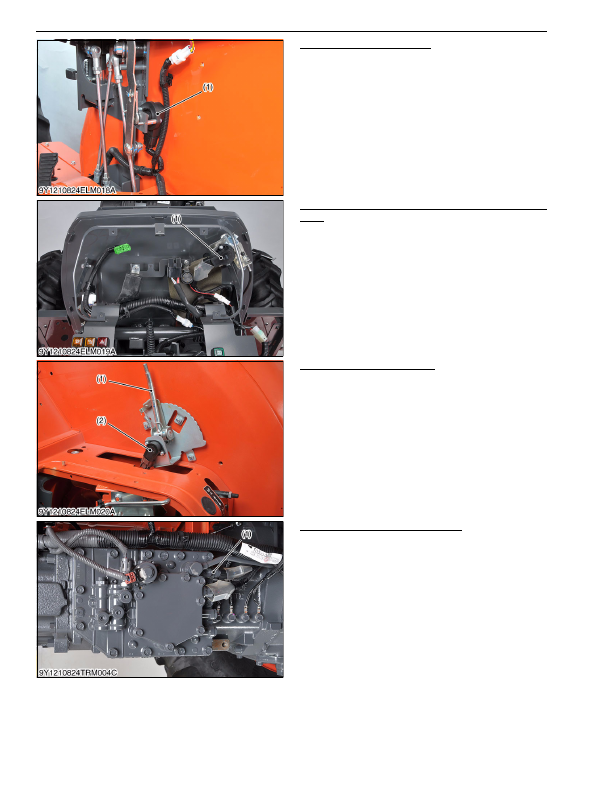

Hand Throttle Lever Sensor

The  hand  throttle  lever  sensor  detects  amount  of

hand throttle lever operation.

9Y1210824ELM0033US0

Foot Throttle Sensor : For Manual Transmission and
GST

The  foot  throttle  sensor  detects  the  amount  of

depressing of foot throttle pedal.

9Y1210824ELM0034US0

GST Lever Sensor : For GST

This sensor (2) is designed to detect the position at

which the GST lever changes speed, and is mounted at

the  bottom  of  the  GST  lever  (1).  It  has  the  variable

resistor  of  revolution  angle  type,  the  maximum

resistance  value  is  2  kΩ,  and  the  electrically  effective

angle is 140 degrees. It also outputs the position of the

lever  from  N  to  12th  speed  stage  in  the  range  of

approximately 0.4 to 4.5 V, and then sends a signal to

the electronic instrument panel and ECU.

9Y1210824ELM0035US0

Oil Temperature Sensor : For GST

This sensor (1) is designed to detect the temperature

of transmission oil and is mounted at the side of GST

valve. It is provided in order to compensate the operating

time  and  electric  current  of  the  proportional  reducing

valve within GST valve, according to the transmission oil

temperature.

The sensor employs the thermistor in which a rise in

oil temperature causes smaller resistance and a fall in

the temperature causes larger one.

9Y1210824ELM0036US0

(1) Hand Throttle Lever Sensor

(1) Foot Throttle Sensor

(1) GST Lever

(2) GST Lever Sensor

(1) Oil Temperature Sensor
