(7) Indicator Control

In  this  electronic  instrument  panel,  the  control  of

various monitor lamps shown in figure are equipped in

addition to indicators.

(1) Parking Brake Indicator

If the parking brake is applied, parking brake switch

is turned on and monitor lamp will come on.

(2) H-DS (Hydro Dual Speed) High Range Speed

Indicator

If the H-DS lever is pushed up, the H-DS high speed

range indicator will come on.

(3) H-DS (Hydro Dual Speed) Low Range Speed

Indicator

If  the  H-DS  lever  is  pushed  down,  the  H-DS  low

speed indicator will come on.

(4) Auto H-DS (Hydro Dual Speed) Indicator

If  the  Auto  H-DS  is  chosen  in  the  HST  Mode,  the

Auto H-DS indicator will come on.

(5) ATA (Auto Throttle Advance) Indicator

If the ATA switch is pushed, ATA indicator come on.

(6) Stall Guard Indicator

If the Stall Guard is chosen in the HST Mode, the

Stall Guard indicator will come on.

(7) Cruise Control Indicator

The cruise control indicator stays on while the tractor

is running under cruise control.

(8) Rear PTO Indicator

If the PTO system gets engaged (

ON

), the indicator

light up.

(9) High Beam Indicator

If  the  head  light  switch  is  turned  to  High  beam

position, the indicator lamp comes on.

(10)Glow Indicator

If  the  main  switch  is  turned  to

"ON"

  position,  the

glow  indicator  lamp  comes  on,  and  goes  off

automatically when preheating is completed.

9Y1210824ELM0064US0

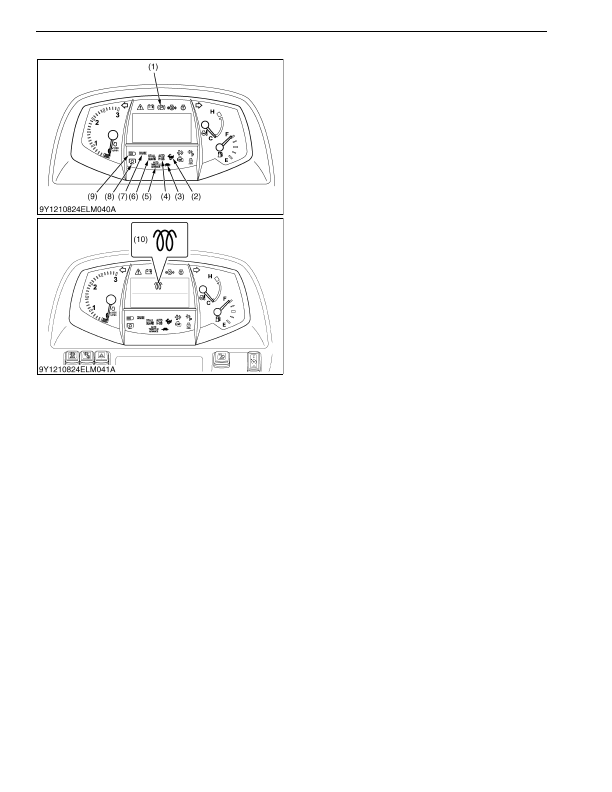

(1) Parking Brake Indicator

(2) H-DS (Hydro Dual Speed)

High Range Speed Indicator

(3) H-DS (Hydro Dual Speed)

Row Range Speed Indicator

(4) Auto H-DS (Hydro Dual

Speed) Indicator

(5) ATA (Auto Throttle Advance)

Indicator

(6) Stall Guard Indicator

(7) Cruise Control Indicator

(8) Rear PTO Indicator

(9) High Beam Indicator

(10) Glow Indicator
