[4] ASSISTANT CONTROL SYSTEM; (1) Fail-safe Function; (2) Self-diagnosis Function- Page 625

ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-M39

[4]  ASSISTANT CONTROL SYSTEM

(1) Fail-safe Function

If a sensor or solenoid valve of the system gets in trouble during operation, an error message appears in the LCD

screen of the electronic instrument panel. The entire system adjusts itself on the safer side and keeps itself from

getting into another trouble.

What's more, if the shift solenoid valve of the GST valve gets in trouble, the system adjusts itself to an accessible

shift position or the neutral position no matter which position the shift lever stays in.

9Y1210824ELM0065US0

(2) Self-diagnosis Function

The following troubles are displayed in the panel's

LCD screen.

One  the  repair  is  finished,  the  error  code  will

disappear.  However,  the  error  information  is  still

remained  in  the  memory  device  of  the  electronic

instrument panel.

The error information can be deleted out of the error

history by operating the Error Information Reset Mode.

(See page 9-S22.)

9Y1210824ELM0066US0

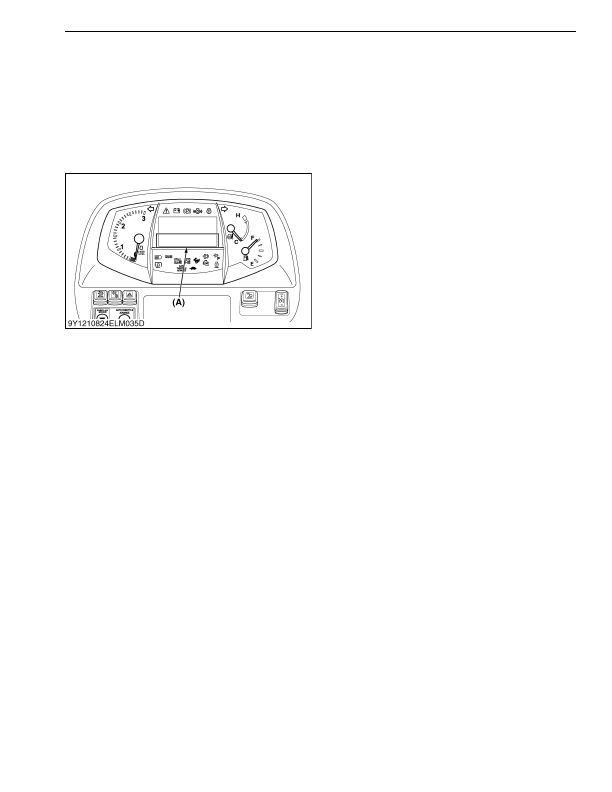

(A) The error message is

displayed here.

KiSC issued 03, 2016 A
