(1) Mode Selection; Manual Transmission; the operator must be seated on the tractor.- Page 654

ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-S16

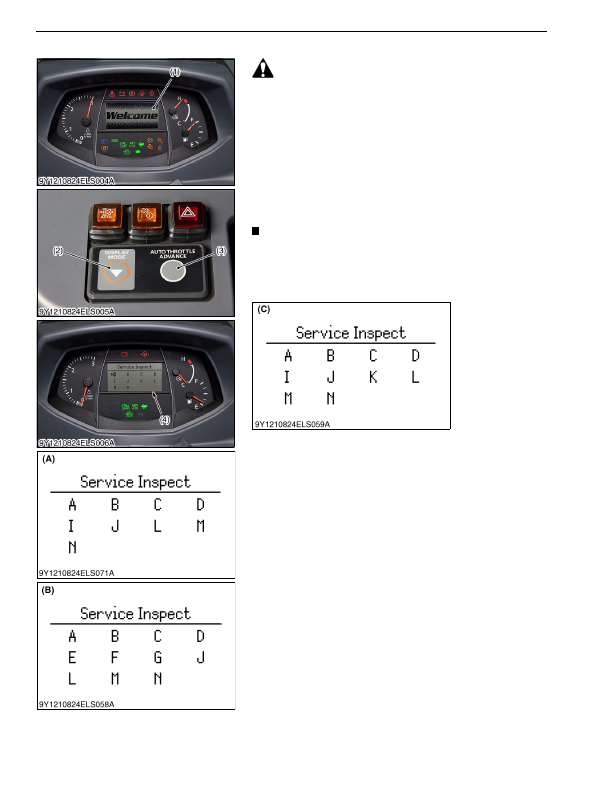

(1) Mode Selection

 CAUTION

• To preform the testing of the electronic instrument panel

the operator must be seated on the tractor.

• Select a corresponded mode by the following procedure,

and do the test, the adjustment, the setting, and the
confirmation respectively.

1. While holding down the display mode switch (2), turn the main

switch to

"ON"

 or

"START"

 position.

2. Mode selection display (4) is indicated on the LCD (1).

3. Press  the  display  mode  switch  (2).  The  buzzer  rings  and

marked display moved.

4. Hold down the display mode switch (2) for more than 2 seconds,

and the buzzer rings and marked display is selected.

NOTE

• To save entire and review the conditions, usually hold

down the display mode switch (2) until the buzzer rings.

• When a setting has been saved or an adjustment mode in

any mode, be sure to turn off the main switch to end the
procedure.

(To be continued)

(1) Liquid Crystal Display (LCD)

(2) Display Mode Switch

(3) Auto Throttle Advance Switch for

HST

(4) Mode Selection Display

(A) Mode Selection Display for

Manual Transmission

(B) Mode Selection Display for GST
(C) Mode Selection Display for HST

KiSC issued 03, 2016 A
