ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-S31

SET-B

NOTE

• When the main ECU is replaced, this adjustment is

required.

1. While holding down the display mode switch, turn on the main

switch.

2. Mode selection display

(a)

 is indicated on the LCD.

3. Press the display mode switch and the buzzer rings and marked

display moves.

4. Select the Mode

"N"

.

5. Hold down the display mode switch for more than 2 seconds.

6.

"Tractor Model Selection SET-A01"

 is displayed

(b)

, input the

operation  coefficient  number  according  to  the  model  (See

SET-A table).

When  pressing  the  display  mode  switch,  the  operation

coefficient number

(c)

changes one by one as follows.

"01"

 →

"02"

 →

"03"

 →

"04"

→

"01"

7. Select  the  operation  coefficient  number  and  hold  down  the

display mode switch for more than 2 seconds.

8.

"Tractor Model Selection SET-B"

 (GST Only) is displayed

(e)

,

input the operation coefficient number according to GST model

(See SET-B table).

When  pressing  the  display  mode  switch,  the  operation

coefficient number (f) changes one by one as follows.

"01"

 →

"02"

 →

"01"

9. Select  the  operation  coefficient  number  and  hold  down  the

display mode switch for more than 2 seconds.

10. When

"OK"

  is  displayed

(d)

,

(g)

,  the  operation  coefficient

number has been input correctly.

11. If

"NG"

 is displayed, repeat the procedure.

12. Turn off the main switch.

IMPORTANT

• After setting mode "N", set the mode "K" and mode "L".

The tractor does not move normally without setting mode
"K" and mode "L". (HST Only).

• After setting mode "N", set the mode "L". Tractor will not

function normally without setting mode "L". (GST and DT).

SET-A

SET-B (GST Only)

9Y1210824ELS0153US0

Operation Coefficient No.

Manual

Transmission

GST

HST

01

L3560

L3560

L3560

02

L4060

L4060

L4060

03

–

L4760

L4760

04

–

L5060

L5460

L6060

Operation Coefficient No.

GST

01

L3560

02

L4060, L4760, L5060

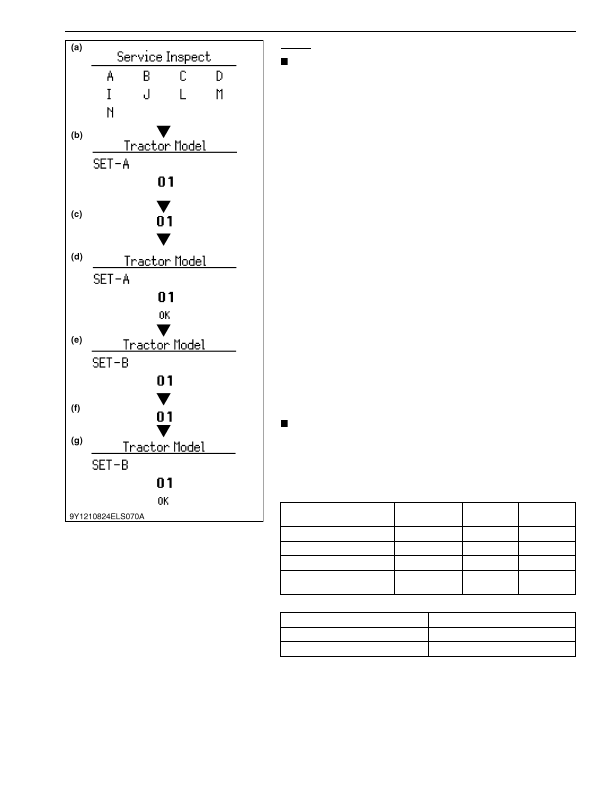

(a) Mode Selection Display
(b) Information Display-1
(c) Input Display-1
(d) Correct Preserving Display-1

(e) Information Display-2
(f)

Input Display-2

(g) Correct Preserving Display-2
