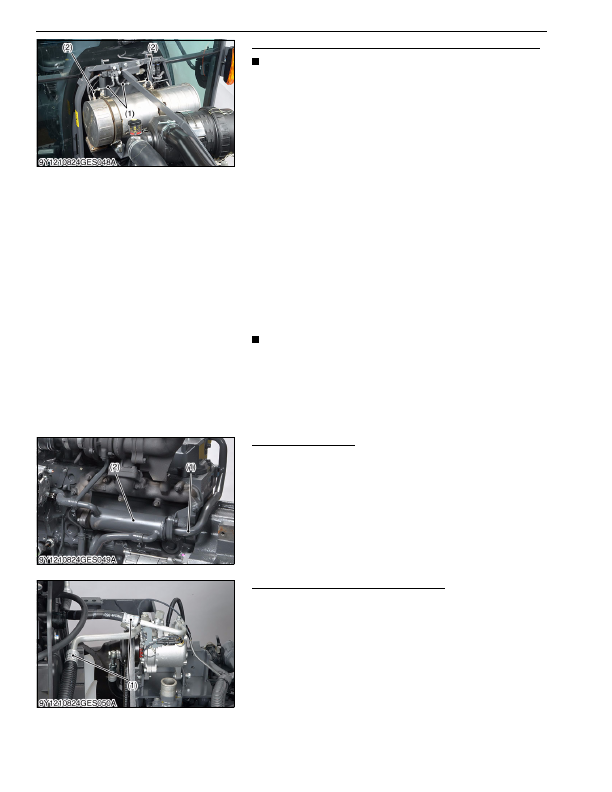

Checking DPF Differential Pressure Sensor Pipes and Hoses

IMPORTANT

• Be sure to loosen the differential pressure pipe tightening

nut with crowfoot wrench to prevent the damage of the
sensor or pipe.
If it is still hard to loosen, apply the lubricant spray to
threaded portion and soak it with lubricant.

• Tighten bolts and nuts to their specified torque.

Also tighten the differential pressure pipe tightening nut to
the specified torque with crowfoot wrench.

1. Check the DPF differential pressure sensor pipe (2) for crack,

gas leakage and loose mounting nut.

2. If you find a crack, change the DPF differential pressure sensor

pipe (2).

3. If you find a gas leakage, remove the DPF differential pressure

sensor  pipe  (2)  and  wipe  off  the  anti-seize  &  lubricating

compound.

4. Apply the anti-seize & lubricating compound again, then tighten

the DPF differential pressure sensor pipe (2) to the specified

torque.

5. Check the DPF differential pressure sensor hose (1) for crack,

gas leakage.

6. If you find a crack or gas leakage, change the DPF differential

pressure sensor hose (1).

NOTE

• When you change the DPF differential pressure pipe, apply

the anti-seize & lubricating compound (Bostik,
NEVER-SEEZ, Pure nickel special grade) to the DPF
differential pressure pipe.

9Y1210824GEG0072US0

Checking EGR Piping

1. Examine the EGR cooler (2) and the EGR pipe (1) for crack, gas

leakage and loose mounting screw.

2. If you find a crack, change the cracked EGR cooler (2) or the

cracked EGR pipe (1).

3. If you find a gas leakage, tighten the mounting screw again or

replace the gasket with a new one.

4. If you find a loose mounting screw, tighten the mounting screw

again.

9Y1210824GEG0073US0

Checking Air-Conditioner Pipe and Hose

1. Check to see that all lines and hose clamps are tight and not

damaged.

2. If hoses (1) and clamps are found worn or damaged, replace or

repair them at once.

9Y1210824GEG0074US0

(1) DPF Differential Pressure Sensor

Hose

(2) DPF Differential Pressure Sensor

Pipe

(1) EGR Pipe

(2) EGR Cooler

(1) Hose
