9 ELECTRICAL SYSTEM
background image

ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-S43

HST

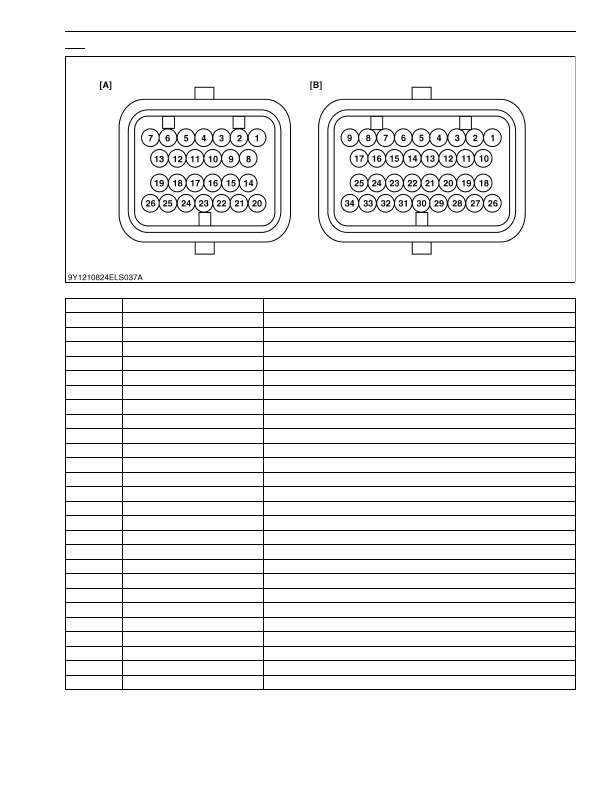

Connector A (26P Connector) of Wire Harness Side

No.

Color of wiring

Terminal Name

1

B

GND (Ground for Circuit Line)

2

G/W

Return line terminal for proportional valve (Forward)

3

G/L

Return line terminal for proportional valve (Reverse)

4

5

6

P/L

PTO Solenoid

7

R/Y

+12 V (Power Source from Main Switch)

8

R/W

+5 V (Power source for sensor)

9

Y

CAN (H)

10

G

CAN (L)

11

B/W

Starter Relay

12

W/G

DPF Buzzer

13

14

B/W

GND (Ground for Sensor)

15

P

TXD (For Check)

16

17

18

R

+12 V (Power Source from Battery)

19

20

21

V

RXD (For Check)

22

L/R

Output terminal for proportional valve (Forward)

23

R/B

Output terminal for proportional valve (Hi-Lo)

24

25

26

L/W

Output terminal for proportional valve (Reverse)

KiSC issued 03, 2016 A
