(8) Checking Sensor and Switch for HST; Traveling Speed Sensor; Wire Harness Side- Page 691

ELECTRICAL SYSTEM

L3560, L4060, L4760, L5060, L5460, L6060, WSM

9-S53

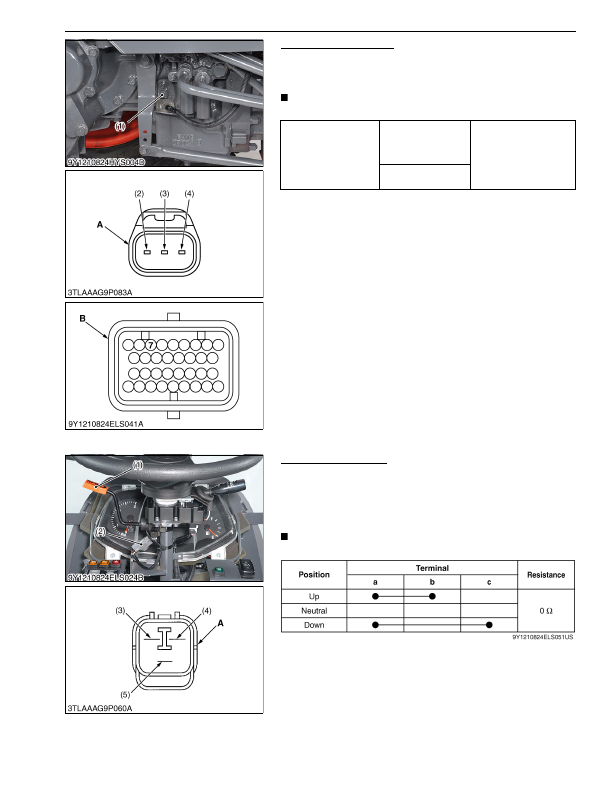

Traveling Speed Sensor

1. Measure  the  resistance  between  terminal

7

  of  main  ECU

connector

B

 and terminal

2

 of sensor connector.

2. If 0 ohm is not indicated, the wiring harness is faulty.

NOTE

• It is not necessary to adjust any kind of mode.

9Y1210824ELS0042US0

(8) Checking Sensor and Switch for HST

H-DS Lever Continuity

1. Remove the panel cover and steering post cover.

2. Disconnect the connector (2).

3. Measure the resistance between connector terminals, referring

to the table below.

4. If the measurement does not between as table, switch is faulty.

NOTE

• It is not necessary to adjust any kind of mode.

9Y1210824ELS0048US0

Resistance

Terminal

2

 of sensor

connector – Terminal

7

of main ECU

connector

B

0 Ω

Terminal

3

 of sensor

connector – Chassis

(1) Traveling Speed Sensor

(2) Terminal

1

(3) Terminal

2

(4) Terminal

3

A : Connector of Wire Harness Side
B : Main ECU Connector B (34P) of

Wire Harness Side

(1) H-DS Lever

(2) H-DS Connector

(3) Terminal

a

(4) Terminal

b

(5) Terminal

c

A: Connector of H-DS Lever Side

KiSC issued 03, 2016 A
